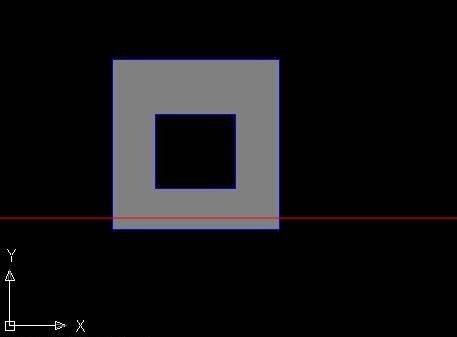

CAD怎么求截面慣性距？截面慣性矩指截面各微元面積與各微元至截面上某一指定軸線距離二次方乘積的積分。截面慣性矩是衡量截面抗彎能力的一個幾何參數。在不利用外部插件的情況下，我們該怎么利用CAD求出慣性矩呢？今天小編教給大家在CAD中求截面慣性距的教程。

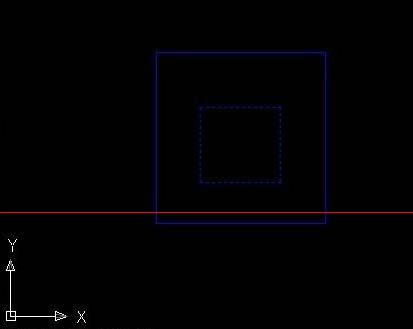

1、打開CAD軟件，打開圖形文件，在命令欄輸入region（reg），將圖形轉為面域。

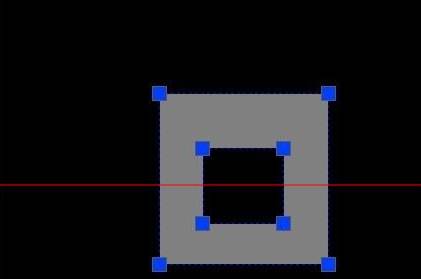

2、接著在命令欄輸入su命令，從大圖中拋去中間的面域。

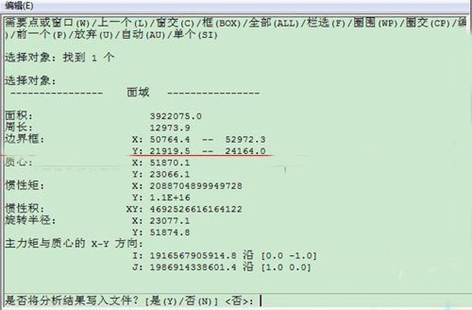

3、接著就可以計算慣性矩了，輸入massprop命令，計算慣性矩，可以求出陰影部分的慣性距，如下圖所示。
注意事項：
1、SU命令之后，先選大面域，確定后選要拋去的面域。
2、慣性矩看“主力矩與質心的 X-Y 方向”
以上就是CAD求截面慣性矩的教程，命令快捷鍵為su。
