CAD在國標中怎么同時顯示公差代號和極限偏差？這里以標記的24尺寸為例，為大家介紹CAD在國標中怎么同時顯示公差代號和極限偏差方法，下面是具體的教程介紹。

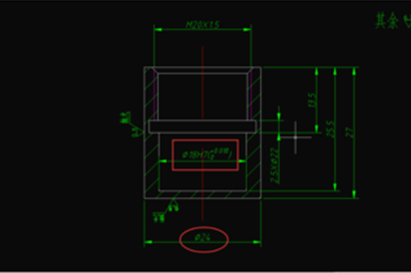

1、打開CAD軟件，如圖，怎么同時顯示公差代號和極限偏差，以橢圓框中24尺寸為例；
2、選中24的尺寸，然后同時按Ctrl和1，彈出左側屬性框，滑動滾條，在文字替代里輸入相關文字，得到如下尺寸；
3、雙擊該尺寸，彈出文字格式框，然后再選中矩形框中的尺寸；接著點擊框中的b/a；
4、選中矩形框中內容，雙擊，彈出堆疊特性框；
5、在樣式里選擇公差，點確定；加上括號后點確定；

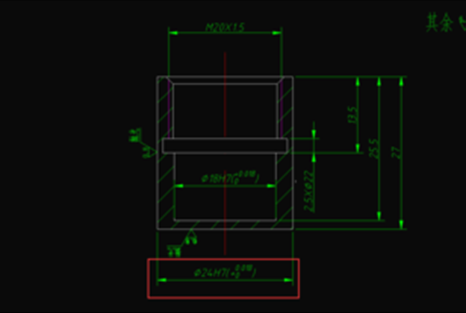

6、最終效果如圖，符合國標。
以上就是CAD在國標中怎么同時顯示公差代號和極限偏差方法介紹，希望能對大家有所幫助！
