在CAD中如何畫六角螺母平面圖



在機械行業中，經常會畫到螺母，但要如何繪制螺母呢?小編接下來為大家介紹一個簡單的方法,有需要的朋友可以參考下.



1、首先,打開中望CAD軟件，新建一個空白文件。

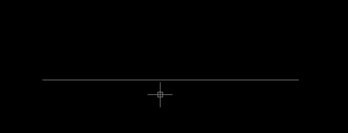

2、接著，畫一條中心線

在CAD中如何畫六角螺母平面圖

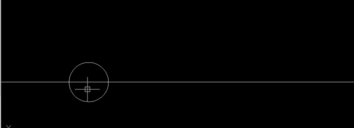

3、接著，畫一個圓，直徑?34.92

在CAD中如何畫六角螺母平面圖

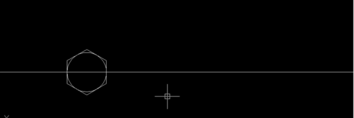

4、接著，畫一個外切于圓的六邊形

在CAD中如何畫六角螺母平面圖

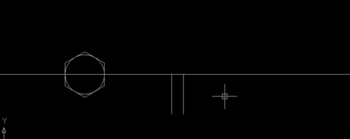

5、然后，在旁邊畫一條長度34.92的線段，并平移一份，平移距離為10.41

在CAD中如何畫六角螺母平面圖

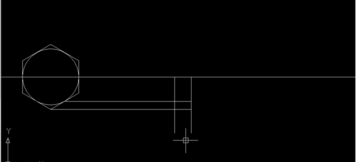

6、在六邊形上畫兩條輔助線

在CAD中如何畫六角螺母平面圖

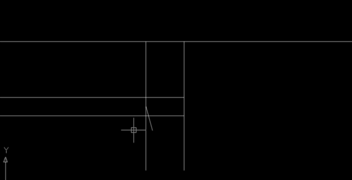

7、從34.92線段的中點處畫一條75°角的線段，長度沒有規定。

在CAD中如何畫六角螺母平面圖

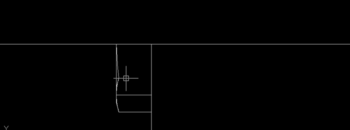

8、修剪多余的線段

在CAD中如何畫六角螺母平面圖

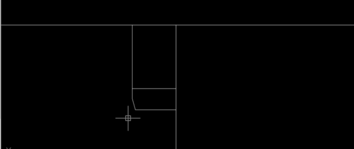

9、按下圖使用鏡像命令，然后畫圓弧

在CAD中如何畫六角螺母平面圖

10、執行鏡像命令，按下圖方式鏡像，然后修剪、刪除多余的線段，并畫一條直線將兩邊連接起來。

在CAD中如何畫六角螺母平面圖

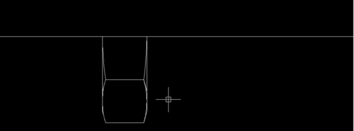

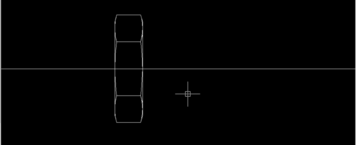

11、再鏡像，以中心線為鏡像線。這樣六角螺母的側面就畫好了。如下圖。

在CAD中如何畫六角螺母平面圖

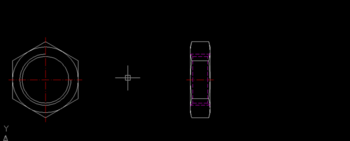

12、畫上螺紋，并將中心線修剪，就有了下圖中的效果。螺紋尺寸可以查螺紋表。

在CAD中如何畫六角螺母平面圖
