CAD如何旋轉對齊任意角度圖形

在用cad做圖時，時常會碰到需要旋轉特定的角度，而這個角度又非整數角度，無法直接輸入參數旋轉，需要沿參考線旋轉圖形，那么該如何操作呢?接下來就看看小編為大家列舉的兩種方法.

(一) 方法一

1、首先，需要把建筑單體沿著傾斜的紅線擺放。一般操作是執行【RO】旋轉命令。

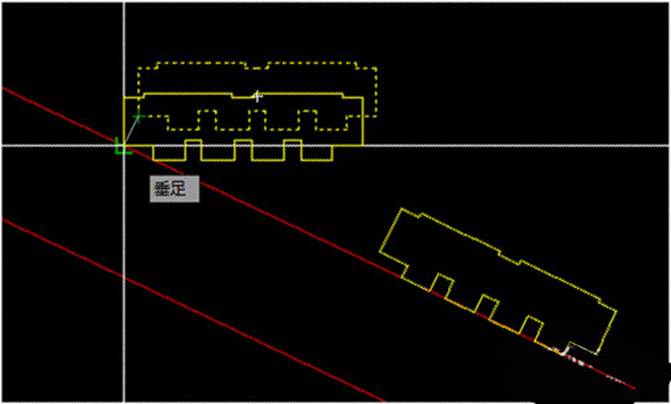

2、然后，把圖形的長邊上的一個點放到紅線上。

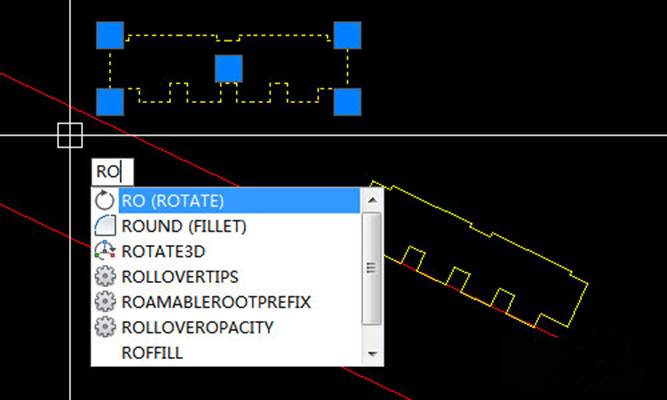

3、接著，選中圖形，然后輸入【RO】旋轉命令

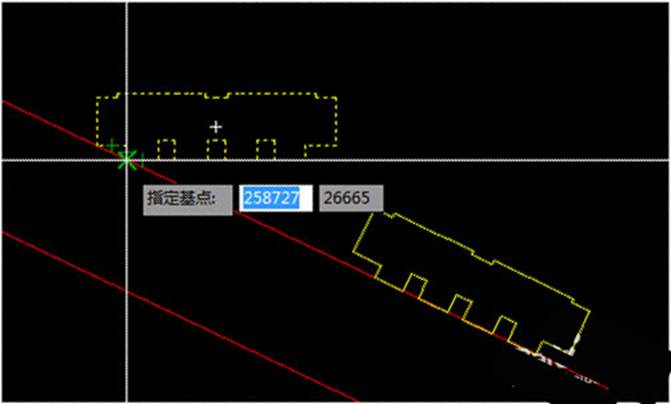

4、選定一個旋轉基點，這個基點必須是在直線上的點

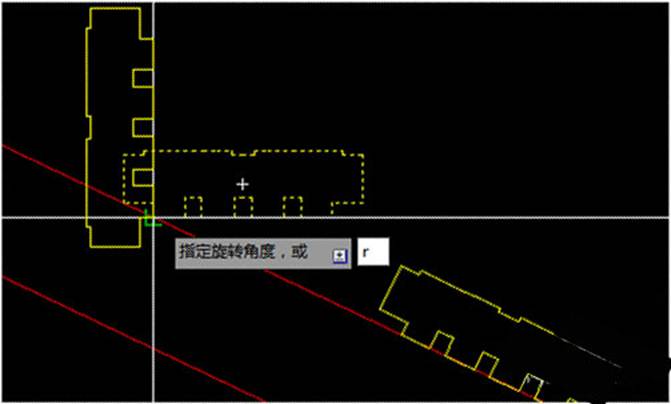

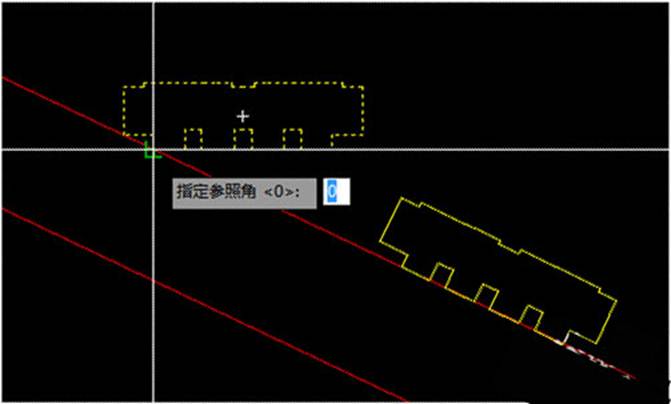

5、根據屏幕提示，輸入參數【R】然后回車或空格

6、根據提示選中第一個旋轉參考點

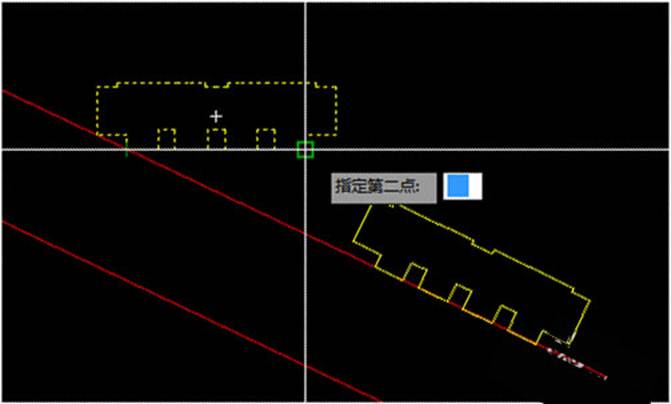

7、然后，選中第二個旋轉參考點

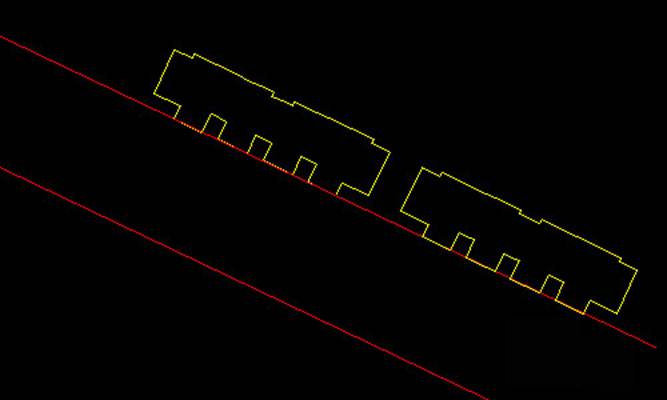

8、這樣就完成了整個旋轉操作，建筑完全貼合到了我們想要旋轉的紅線上。

(二)方法二

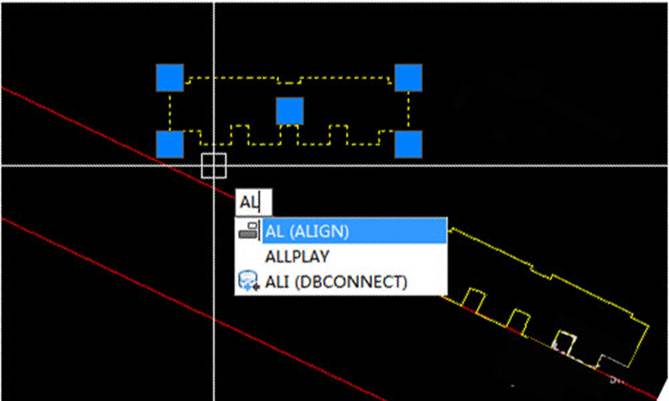

1、還有一種方法是使用【AL】對齊命令，相對操作更加簡潔一些，選中圖形，輸入【AL】命令

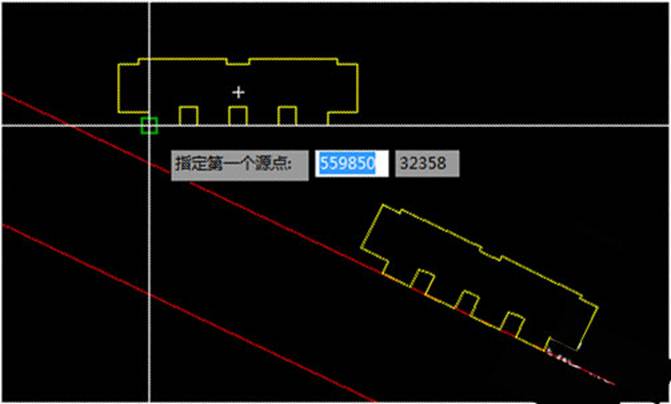

2、選中第一個源點，即圖形上的第一參考點。

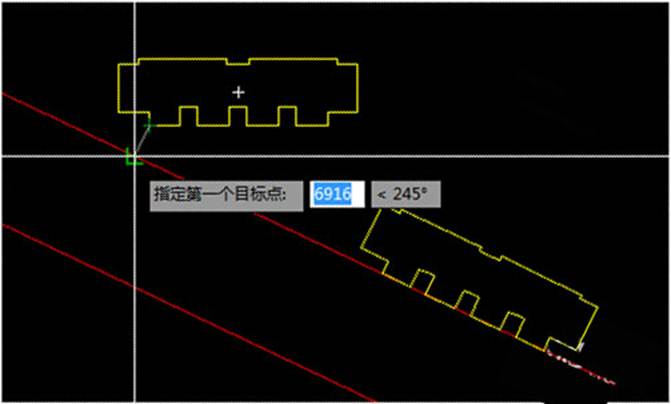

3、選中第一個目標點，即參考線上的第一參考點

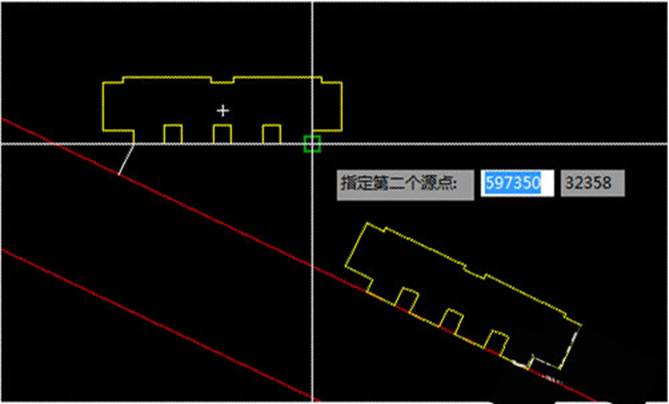

4、選中第二個源點，即圖形上的第二參考點。

5、選中第二個目標點，即參考線上的第二參考點

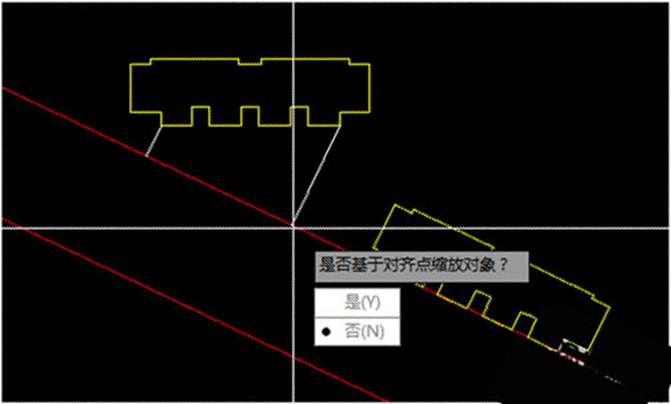

6、此時會提示是否縮放，選擇“否”，不進行縮放。

7、這樣就完成了旋轉操作，比方法一省去了個移動圖形到參考線上的工作

方法一適合較小的圖形，較大圖形推薦使用方法二。

方法二雖然只比方法一省略了一步，但是在圖形大的時候更省資源，更快，推薦使用方法二
