cad中怎樣用坐標畫線路曲線
cad中怎樣用坐標畫線路曲線?根據曲線要素再利用excel計算出逐樁坐標后就可以很簡單的使用樣條曲線在cad中畫出線路曲線了,具體怎么操作看下面小編的步驟

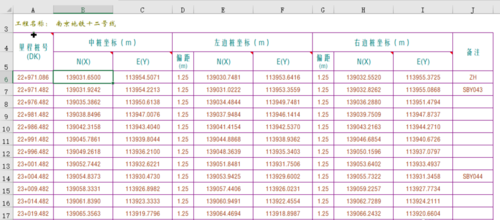

1、首先,把計算出的坐標復制到excel中，分為X、Y兩列坐標

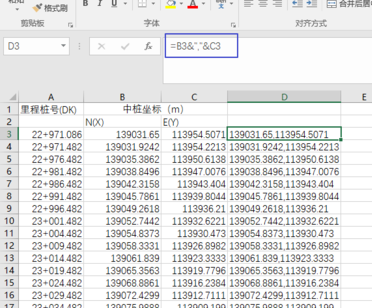

2、接著,把X、Y坐標用逗號（英文狀態）連接在一起，excel里用公式&","&連接

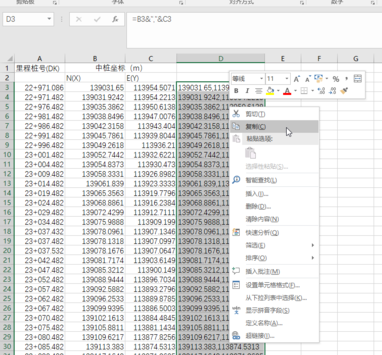

3、然后,選中坐標組，復制（這樣數據暫時都保存在粘貼板里）
4、打開中望cad軟件，新建文件或者在你需要繪制的文件里，直接輸入spl命令（或者點擊工具欄圖標『樣條曲線』）
5、直接Ctrl+V粘貼（或者在命令行右鍵菜單“粘貼”）剛才復制的坐標組，然后回車確定

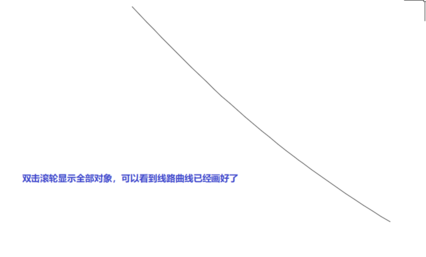

6、雙擊滾輪顯示全部對象，這樣就完成了
