去除cad中多余的線型
去除cad中多余的線型proe或其它類的圖紙轉出到cad可能會有不是cad設置的線，小編為大家講解一下如何快速簡潔的清除
第一步：在圖形中查看一下圖層,找到多余的線型

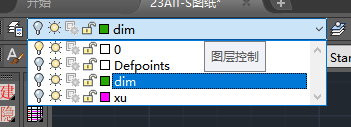

第二步：將多余線型外的所有線型關閉,順便可以確認哪些線是多余的
第三步：將多余線型MATCHPROP更改成CAD中自己需要的線型 ，記得最后看看是否有圖層還沒完成.
方法/步驟2

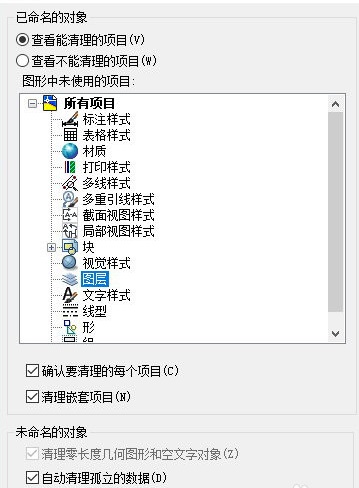

選 擇實用工具中的清理工具

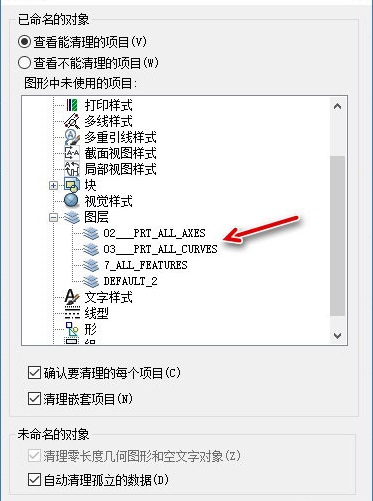

清理完成后的效果
