CAD中怎樣使用pe命令將線段改為多段線并合并？該如何操作呢？接下來我們一起來探討一下吧

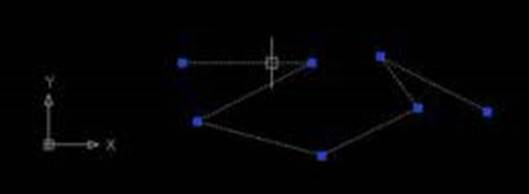

1、首先，選擇”L"命令繪制幾條線段，線段之間是獨立存在的
2、接著，直接輸入“pe”命令，命令欄會顯示【多條（M）】，然后在命令欄輸入”M"

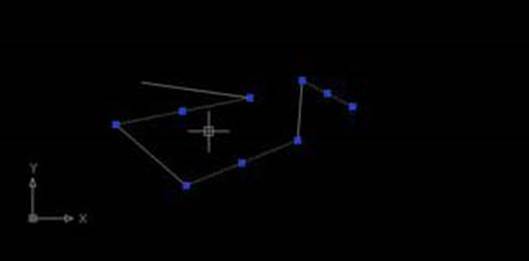

3、全選對象，接著點擊空格，在彈出的對話框中點擊合并命令

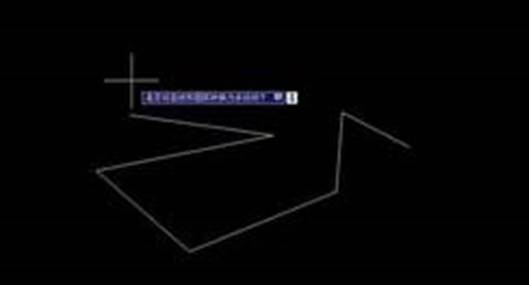

4、然后，輸入模糊距離 “0”點擊空格，再點擊空白處

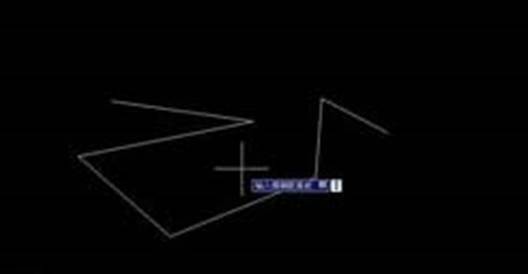

5、點擊線段可以看出所有線段已合并成一條線段了，此時的線段為多段線
