CAD如何繪制與兩個圓同時相切的圓
若CAD中已經存在兩個圓，那么如何快速的繪制出一個圓并和這兩個圓相切?接下來小編就跟大家講解一下具體的方法步驟吧!
1、首先,打開CAD圖紙

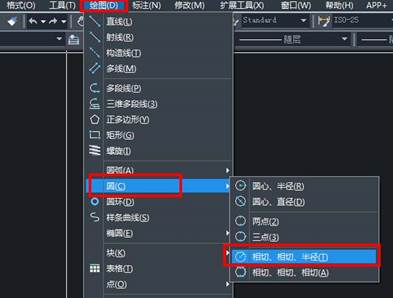

2、接著,依次點擊繪圖-圓命令-切點、切點、半徑（T）

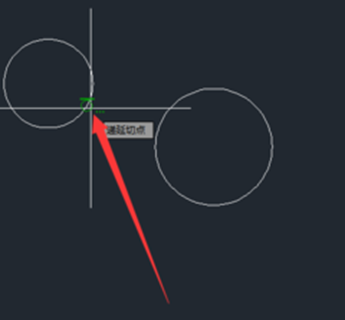

3、然后,點擊第一個圓大體要相切的位置

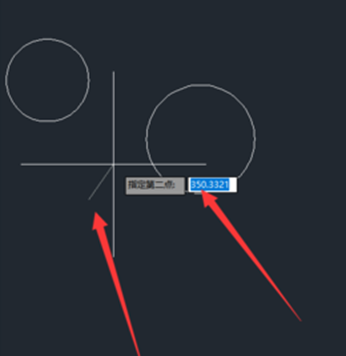

4、鼠標點擊另一個圓大體要相切的位置

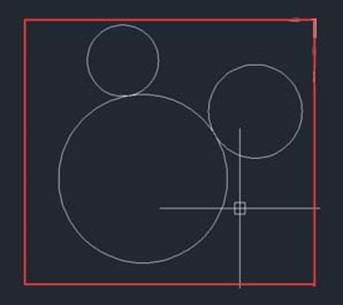

5、最后,指定圓心來確定圓的位置，然后移動鼠標并點擊任意一個圓的邊,這樣就完成繪制相切的圓了
