CAD的繪圖界限功能可以標明圖紙的邊界和制圖者的工作區域，可以讓制圖者準確地繪制和輸出圖形，從而避免繪制的圖形超出某一范圍。我們通常用A4紙進行打印，那么如何設置A4圖形界限呢？
下面一起來看具體操作吧
1、 首先，大家打開中望CAD軟件

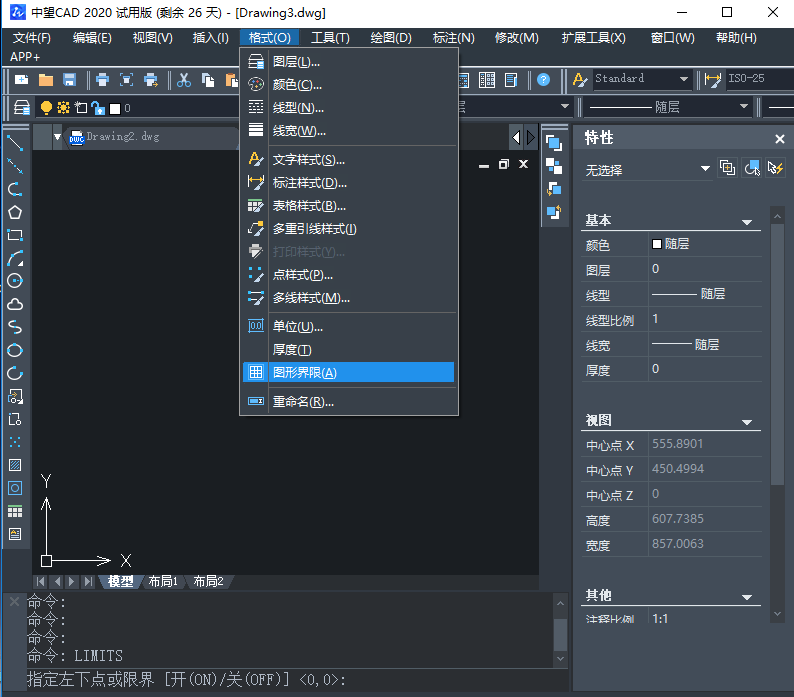

2、 在繪圖區域下方的命令欄輸入“l(fā)imits”命令并回車，或者在最上方菜單欄單擊“格式-圖形界限”

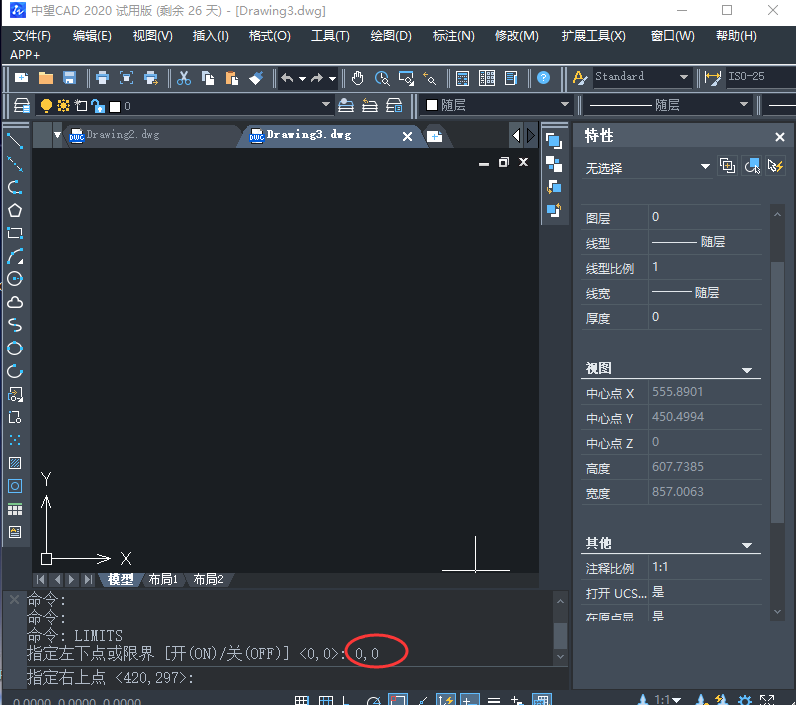

3、 此時命令欄出現“指定下點或限界[開(ON)/關(OFF)]<0,0>：”字樣，在后面輸入“0,0”，并回車，如圖（注意：兩個0之間的逗號為英文輸入法狀態下的逗號）

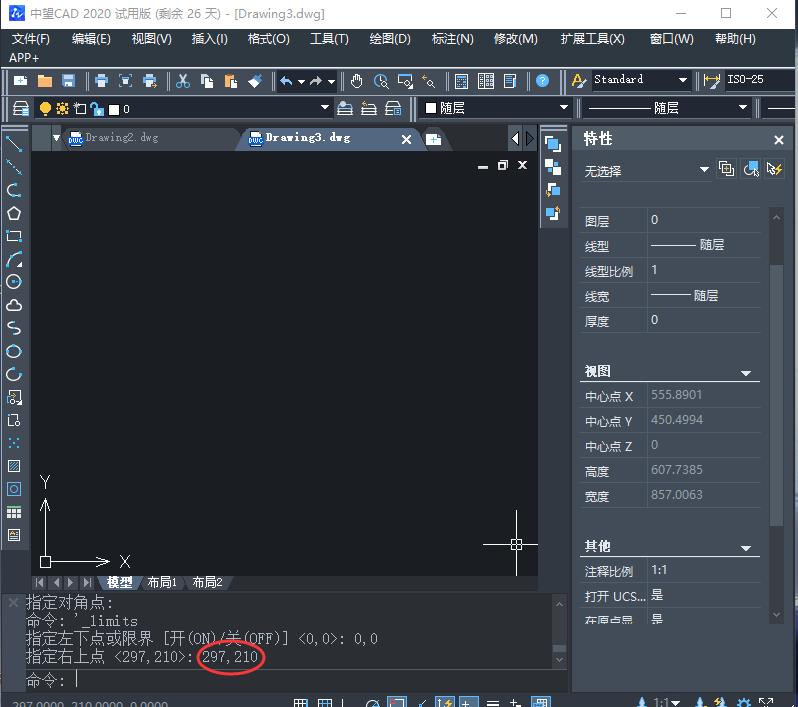

4、 在接下來的命令欄后面輸入A4紙的大小“297,210”，回車，在CAD中圖形界限即可設置完成。
