在CAD的使用過程中，有時候需要把兩張圖紙合并成為一張圖紙，那大家是否知道操作的方法呢？
下面結合實例，給大家講解一下怎么合并兩張圖紙成一張
方法一：插入塊

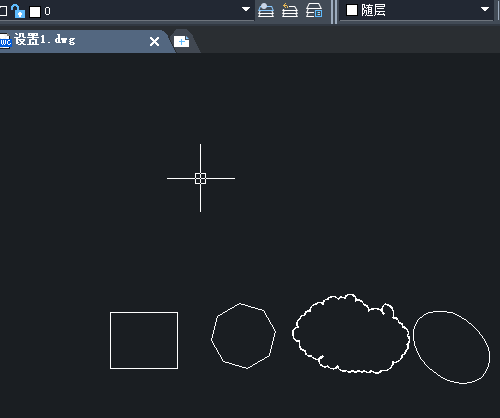

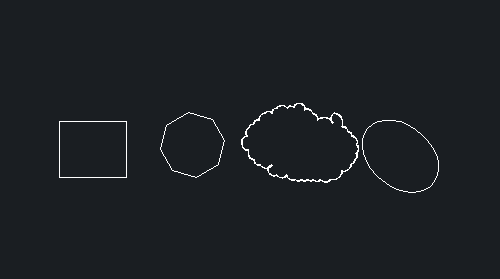

1、打開中望CAD軟件，打開其中一張圖紙

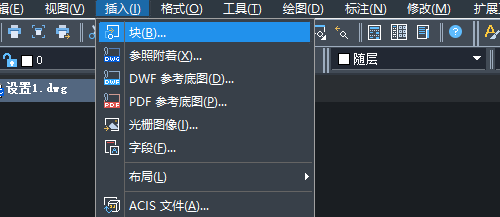

2、點擊界面菜單欄上的“插入”-“塊”命令

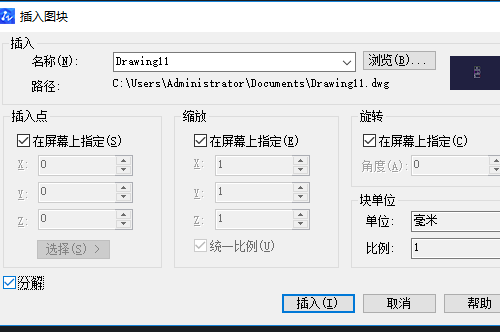

3、系統會自動彈出“插入圖塊”的對話框
4、我們點擊右邊的“瀏覽”按鈕，選取另一張圖紙文件
5、勾選“在屏幕上指定”的選項和“分解”復選框，點擊插入按鈕

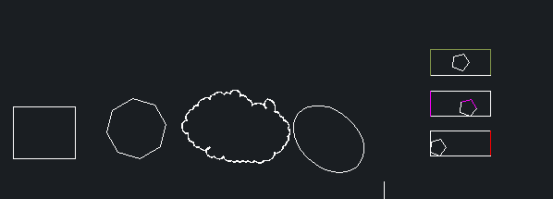

6、使用鼠標左鍵插入，再根據命令行出現的指示輸入圖形的比例因子和旋轉角度，圖紙就完成合并了
方法二：復制粘貼

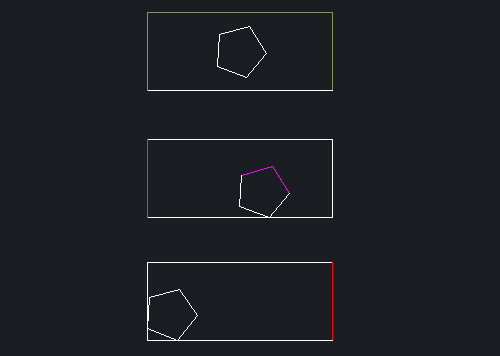

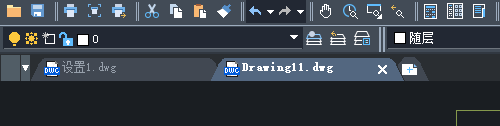

1、打開中望CAD軟件，打開兩張圖紙
2、框選中需要進行復制的圖紙內容，使用Ctrl+C的組合鍵進行復制
3、打開另一張圖紙，點擊某一區域，使用Ctrl+V的組合鍵進行粘貼

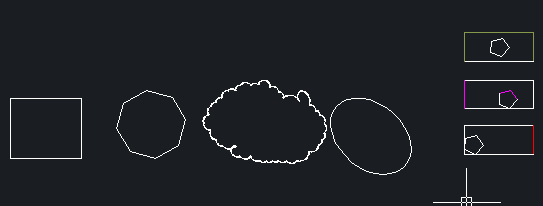

4、這樣，兩張圖紙就合并在一起了
