在CAD的延伸命令中，有邊緣模式、圍欄、窗交、投影等方式，那大家知道如何使用窗交方式來延伸對象嗎？
下面小編就來給大家講解一下如何以窗交的方式延伸對象
1、首先，大家打開中望CAD軟件

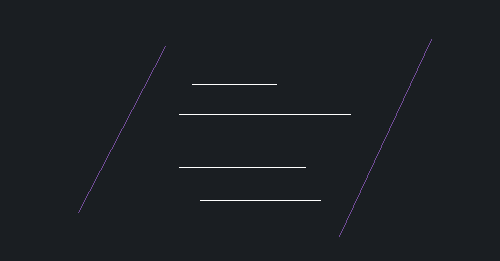

2、這里，小編以下圖的多條直線作為例子

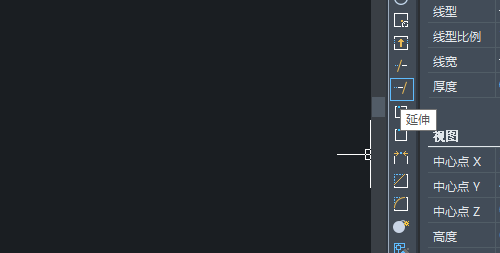

3、找到并點擊CAD軟件界面右邊的“延伸”按鈕，啟動延伸功能

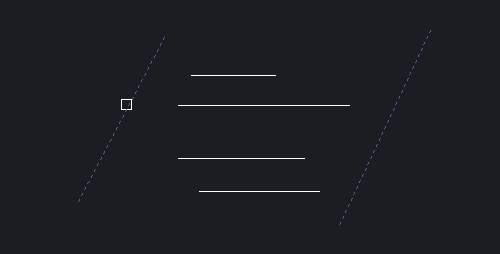

4、根據命令行出現的提示，選取邊界對象作延伸，這里點擊選擇左右兩邊的紫色斜線，點擊空格鍵
5、根據命令行出現的提示完成操作，輸入C，選擇窗交模式，點擊空格鍵

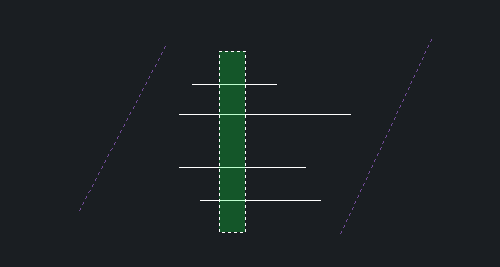

6、根據命令行出現的提示，指定角點。注意這里要從右下角往左上角選取對象，使用鼠標拉出一個矩形邊框選取中間的幾條橫線

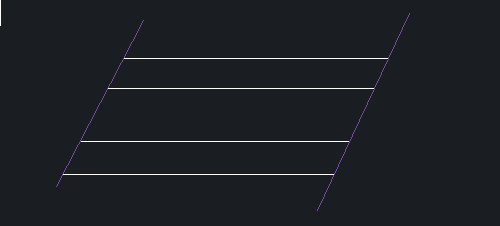

7、松開鼠標，直線就完成延伸了，執行結果如下圖所示
