使用CAD進行設計工作的時候，一張圖紙往往包含著眾多的圖層，那大家知道如何合并多個圖層嗎？
今天小編就來給大家介紹一下合并多個圖層的方法
1、首先，大家打開中望CAD軟件

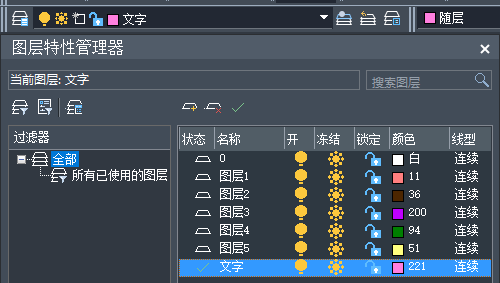

2、打開圖紙文件，點擊界面上方的“圖層特性管理器”，這里小編這里有幾個圖層
3、在命令行中輸入“LAYTRANS”命令，按下鈕空格鍵進行確認

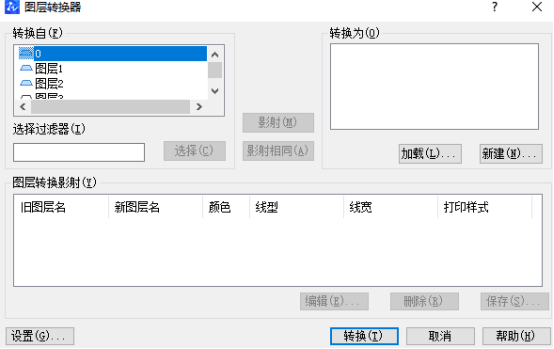

4、CAD軟件的系統會自動彈出“圖層轉換器”的對話框
5、點擊“新建”按鈕，在彈出來的“新圖層”對話框中輸入新圖層的名稱，然后點擊“確定”按鈕進行確認

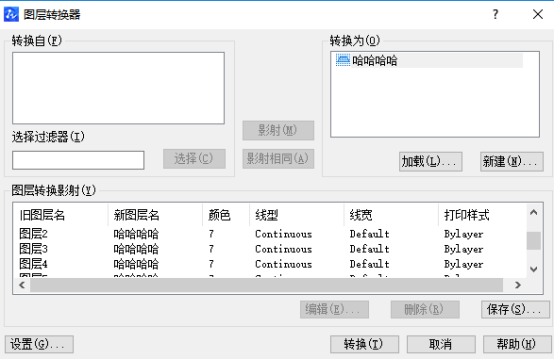

6、返回到“轉換器”的對話框里，我們要注意，先選擇新圖層，再從“轉換自”列表中選取自己所需要進行合并的圖層，點擊“映射”按鈕，再點擊下方的“轉換”按鈕

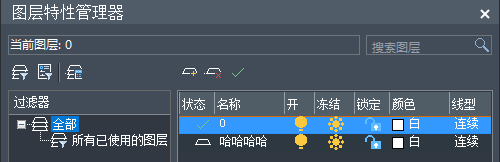

7、這樣，所有的圖層都被合并到新建的圖層里去了
