CAD中“編輯多線段”的命令可以將線條和圓弧轉換成二維多線段，或者合并二維多線段，也可以將多線段轉換為近似B樣條曲線的曲線。

大家打開中望CAD軟件，其編輯多線段的執行方式有：

（1） 直接在命令窗口輸入PEDIT

（2） 在繪圖區域左邊快捷菜單欄點擊【多線段】按鈕

（3） 選擇菜單欄【繪圖】-【多線段】命令

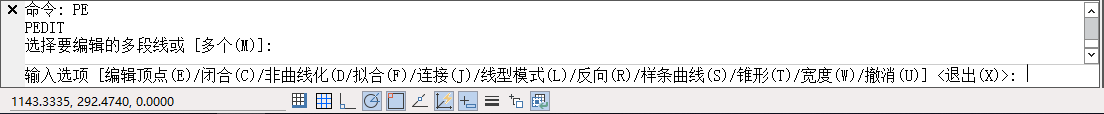

執行編輯多線段命令后，在命令窗口的顯示和操作如下：


 關于編輯多線段的選項說明;

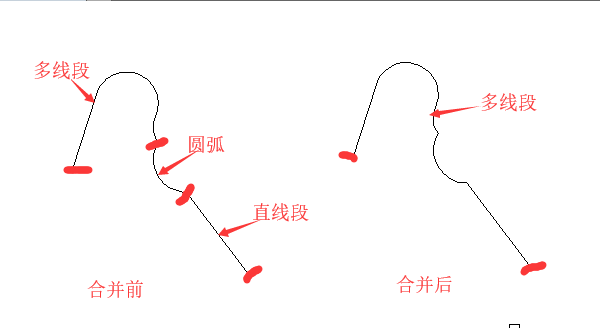

1、 合并：可以將端點首尾相連的各條線段合并成一條多線段


 2、 寬度：可以修改整條多線段的寬度

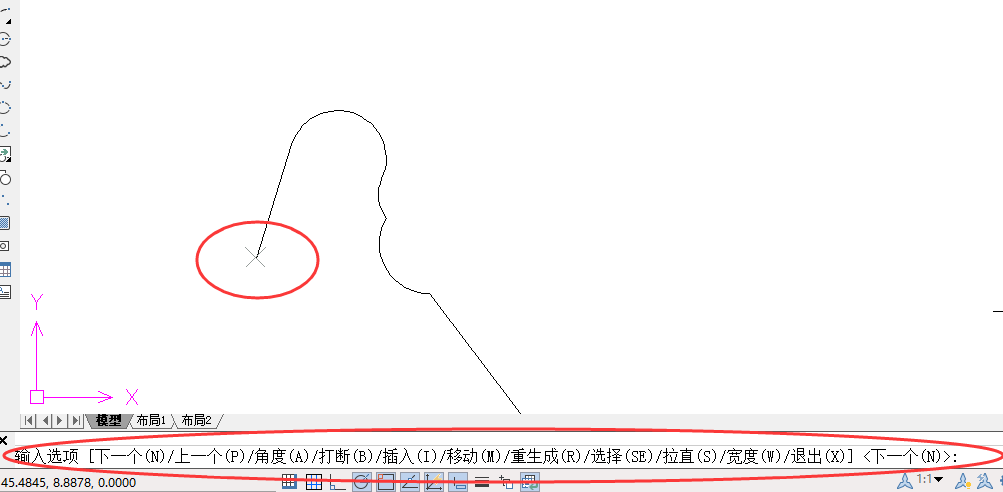

 3、 編輯頂點：選擇該命令后，在在多線段的起點出會出現一個斜的十字叉，它是當前頂點的標記，此時命令窗口出現如下提示：


 4、 擬合：可以將指定的多線段生成由光滑圓弧連接而成的圓弧擬合曲線，并且這條曲線經過多線段的各個頂點

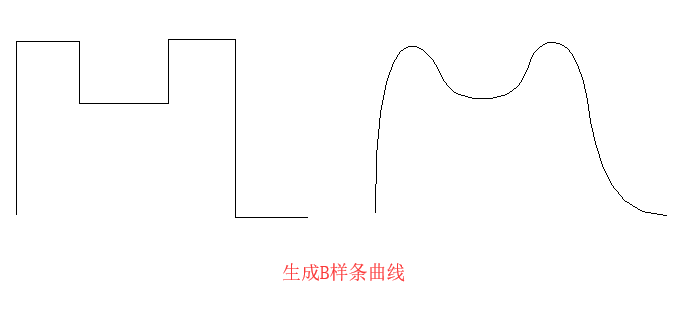

 5、 樣條曲線：將給定的多線段以各頂點為控制點生成B樣條曲線


 6、 非曲線化：將多線段中的圓弧用直線代替



【區分】CAD中直線、構造線和多線段

1、 直線是有起點和端點的線。由直線構成的圖形不是一個整體，它的每一段都是不相連的，在選擇的時候需要一根一根進行選取

2、 構造線沒有起點也沒有端點但是可以無限延長，在繪圖過程中以輔助線的形式存在

3、 多線段是由多條線段組成的一個整體，多線段可以是閉合的，可以是非閉合的，線寬也可不一致，如果需要選取多線段中的謀一段，需要將其分解后才能實現
