在CAD的使用過程中，輔助線可以用來繪制出各類的圖形，那大家知道幾種運用輔助線畫出圖形的例子呢？
今天小編給大家介紹一下如何運用輔助圓繪制等邊三角形的方法步驟
1、首先，大家先打開中望CAD軟件

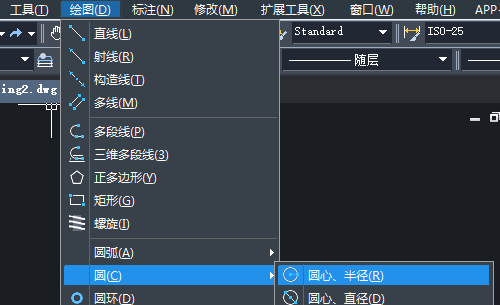

2、點擊界面菜單欄上的“繪圖”-“圓”-“圓心、半徑”按鈕

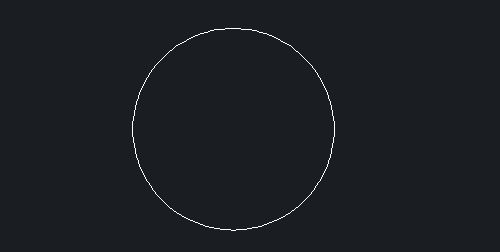

3、根據命令行出現的指示繪制出一個圓，如下圖所示
4、點擊CAD軟件界面上方的“格式”-“點樣式”選項
5、在彈出來的“點樣式”對話框中，我們選擇以重點的樣式，然后點擊“確定”按鈕
6、點擊“繪圖”-“點”-“定數等分”選項
7、按照命令行出現的相關提示進行相應的操作，選擇圓作為對象，輸入分段數為3，按回車鍵確認

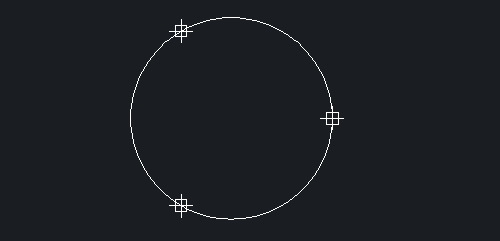

8、執行結果如下圖所示

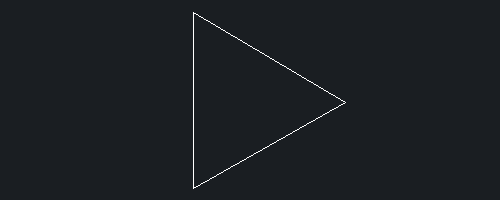

9、點擊界面左方工具欄中的“直線”按鈕，使用直線命令將圓上的三個點連接起來，執行結果如下圖所示
10、最后，把圓形和等分點刪除，等邊三角形就繪制完成了
