CAD的陣列有環形陣列和矩形陣列兩種，利用陣列命令可以重復選擇對象并使其按環形或矩形排列。下面我們就以繪制工藝吊頂為例熟悉陣列命令的使用。
1、 大家打開中望CAD軟件

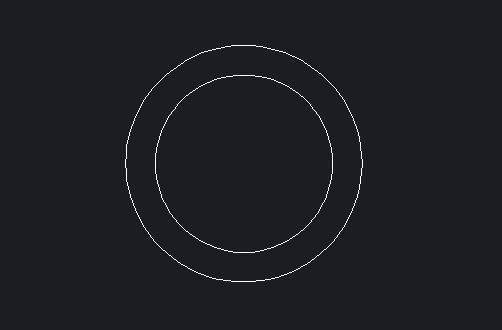

2、 選擇【繪圖】-【圓】命令，在繪圖區域空白處合適的位置選擇一點作為圓心，繪制兩個半徑分別為100和75的圓

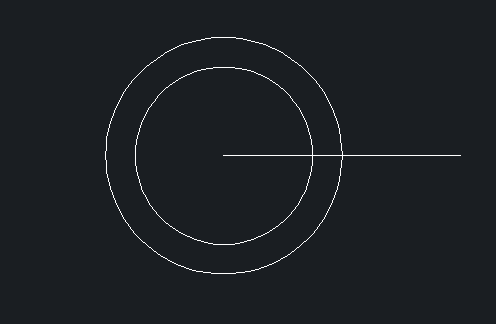

3、 選擇【繪圖】-【直線】命令，以圓心為起點繪制一條長度為200的水平直線

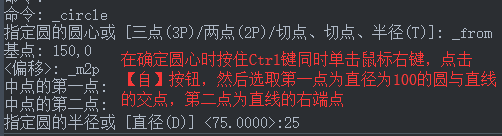

4、 選擇【繪圖】-【圓】命令，在距離圓心150處繪制一個半徑為25的圓，命令窗口顯示操作如下

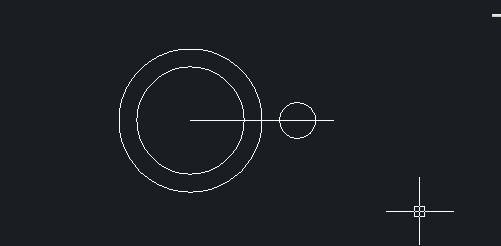

5、 繪制完成之后得到下圖：

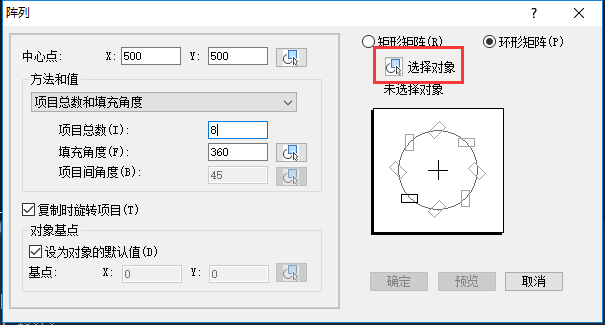

6、 選擇【修改】-【陣列】命令，在彈出的對話框中點擊“選擇對象”按鈕，此時陣列對話框暫時關閉

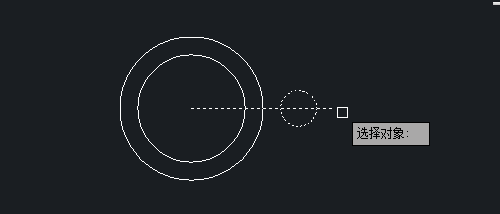

7、 在繪圖區域選擇半徑為25的圓和水平直線為對象然后按回車鍵
8、 此時回到陣列對話框，點擊中心點按鈕
9、 選擇兩個同心圓的圓心為陣列的中心點

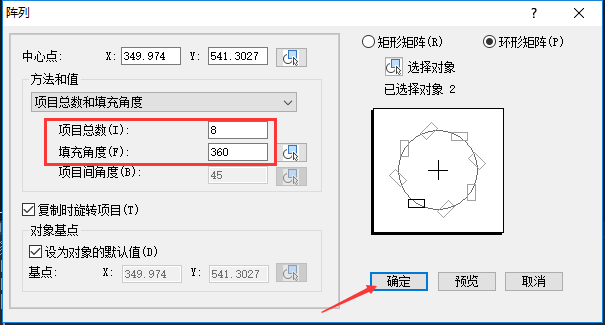

10、 在陣列對話框設置陣列項目總數為8，填充角度為360°，點擊“確定“按鈕

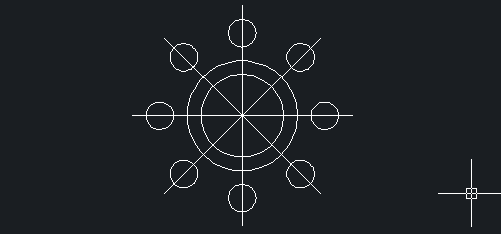

11、最后在CAD中繪制出如圖所示的圖形，工藝吊頂的圖形就繪制好了
