CAD外部參照中的裁剪邊界邊框的命令可以決定外部參照裁剪邊界在當前圖形中的可見性與否或在打印時是否顯示，具體操作如下：
1、 首先，大家打開中望CAD軟件

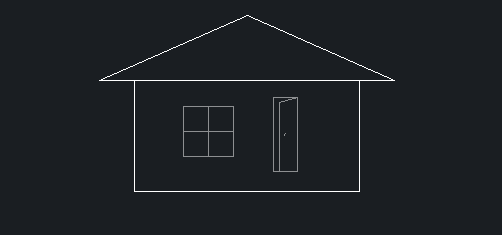

2、 打開如圖所示已經添加參照附著的圖形

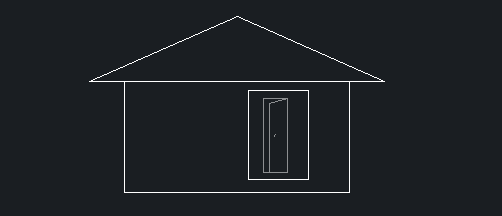

3、 執行新建邊界命令后得到下圖，
4、 門外的方框為裁剪邊界邊框，此時在命令欄輸入XCLIPFRAM，將XCLIPFRAM的新值設為0（設置值為0時，不顯示邊界邊框；設置值為非0時，顯示邊界邊框）命令欄顯示操作如下：

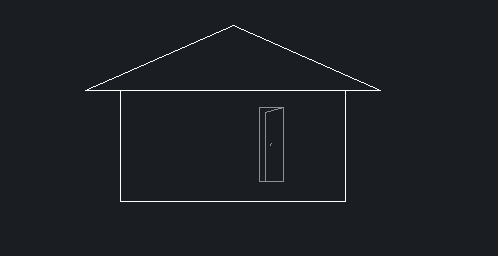

5、 設置完成之后，剪裁邊界邊框在CAD中就不會顯示了
