CAD在機械制圖方面有著非常廣泛的應用，在繪制零件等器械上十分便利。今天我們就來學習下怎么用CAD繪制零件平面圖吧！

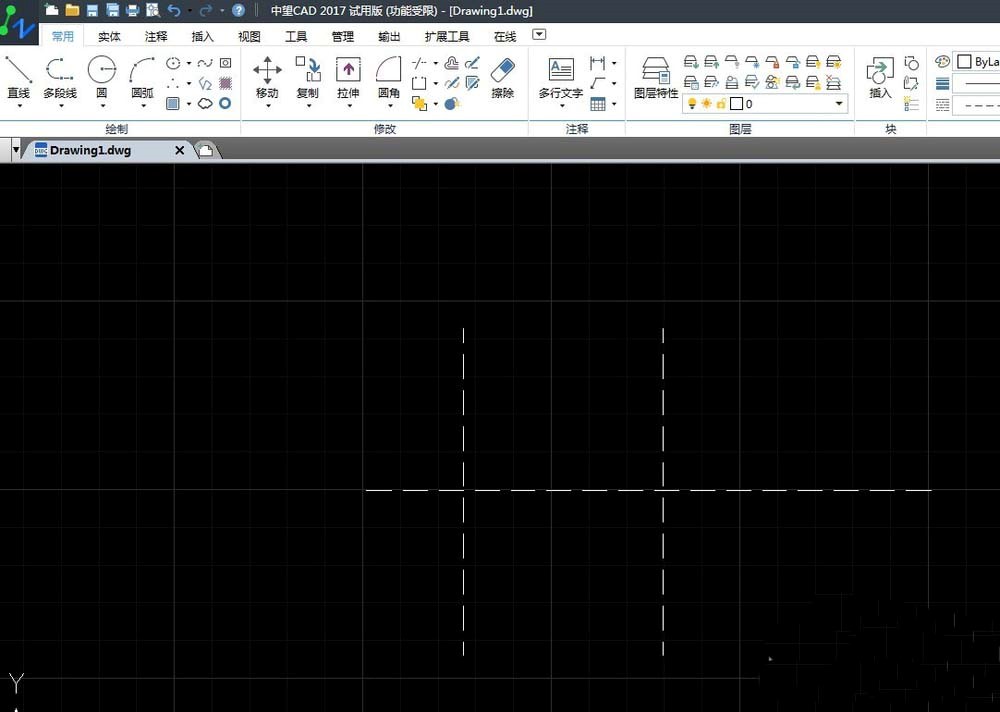

1.打開CAD軟件，先用虛線繪制中心線，虛線中心點與中心點的距離可以自由設置，這里取53mm.

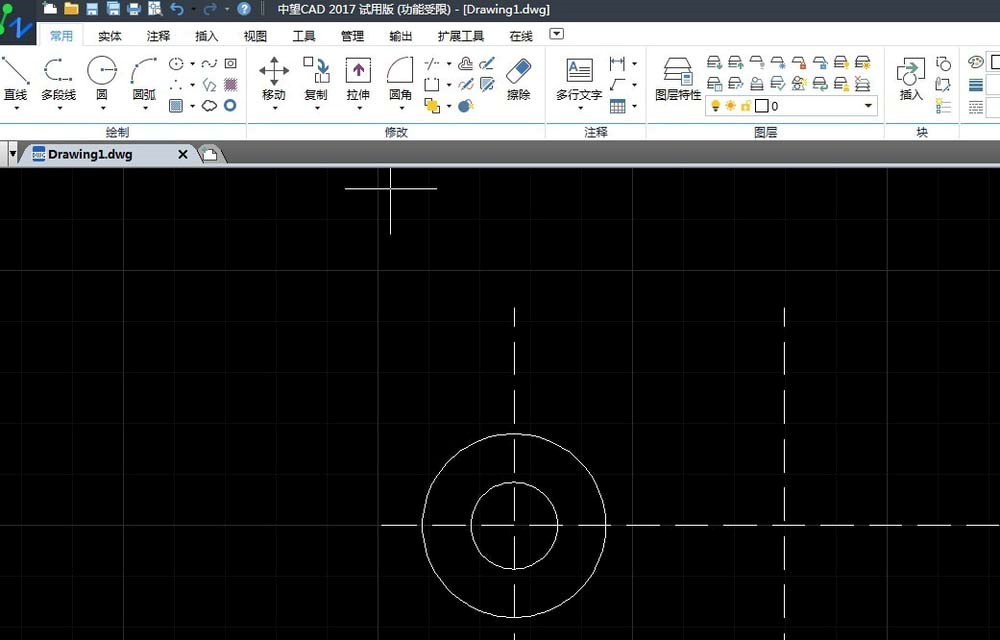

2.開始繪制零件圖形。以左邊的中心點為圓心，分別選擇直徑17、36繪制兩個同心大圓。

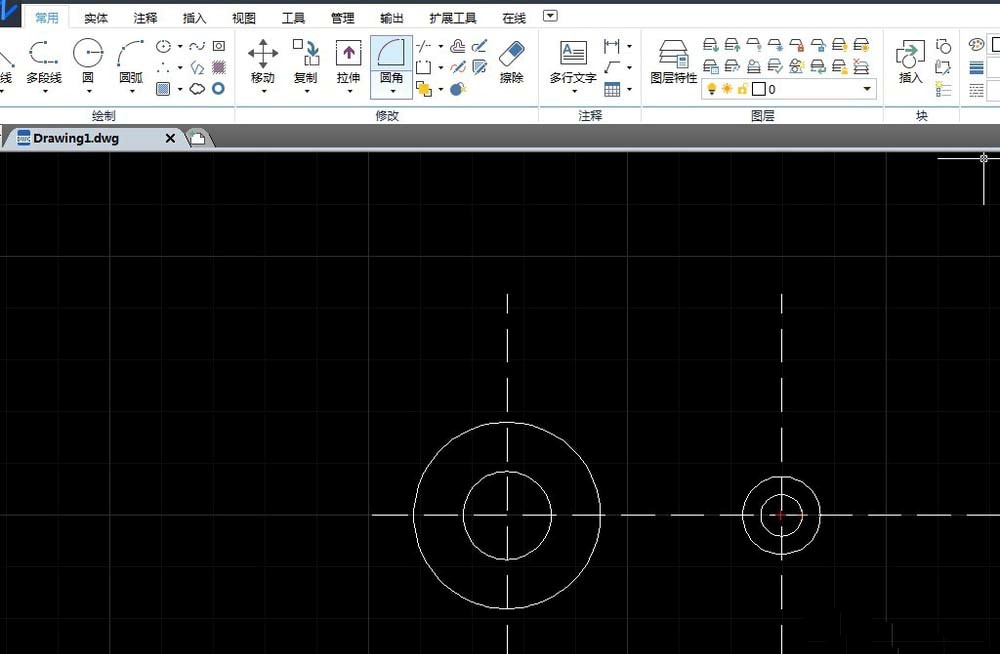

3.以右邊的中心點為圓心，選取直徑8、15繪制同心的兩個小圓。

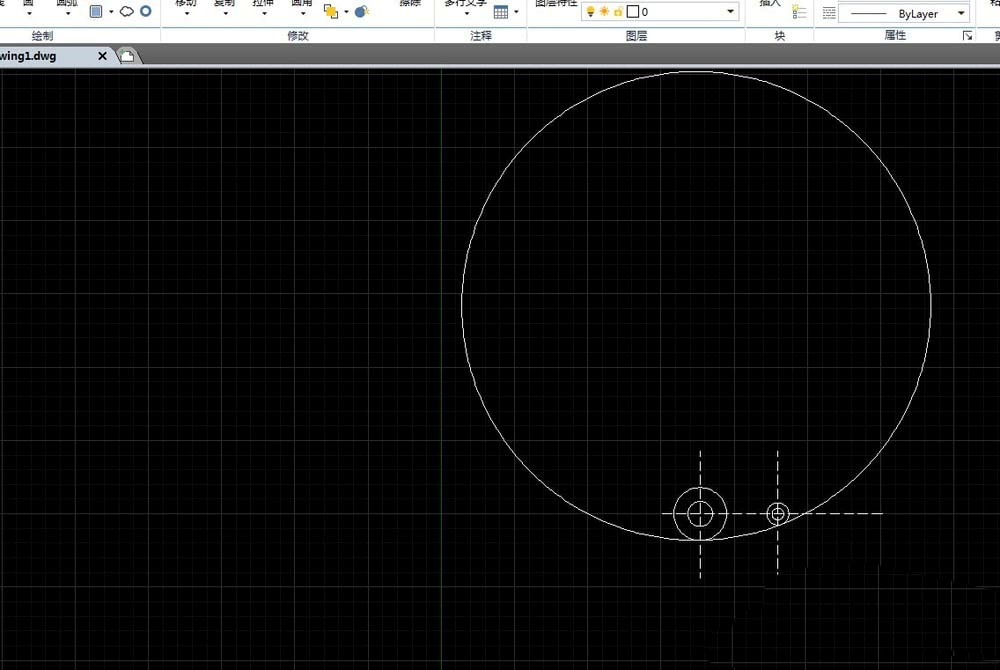

4.為了把大圓和小圓連接起來，這邊要先畫一個半徑為160的外切的大圓，具體效果如下圖所示。

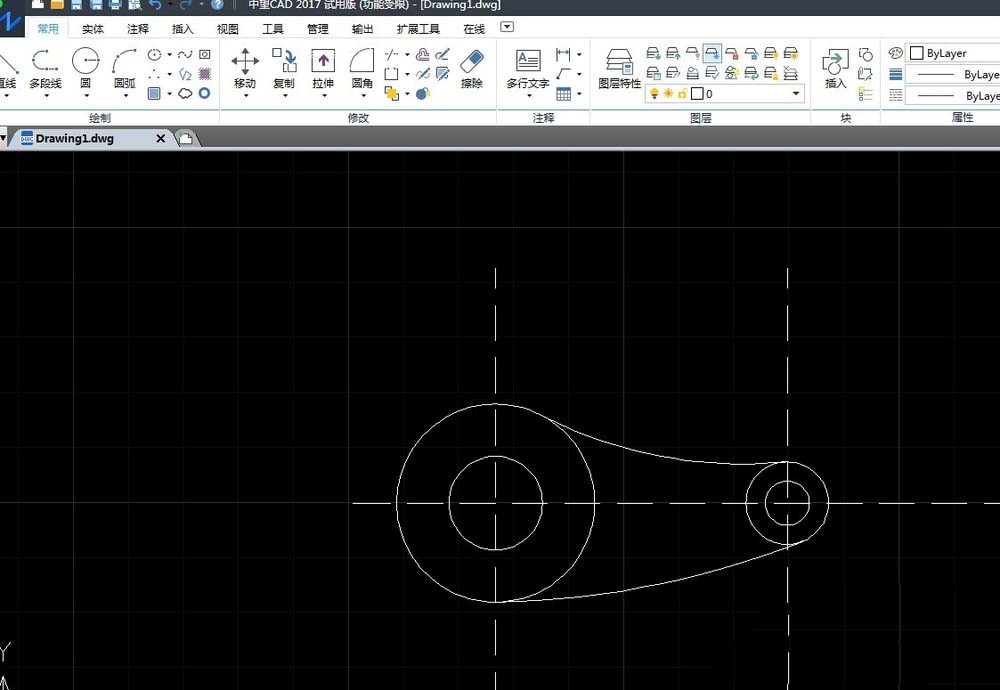

5.根據需要裁剪去不需要的部分，得到下圖圖形。

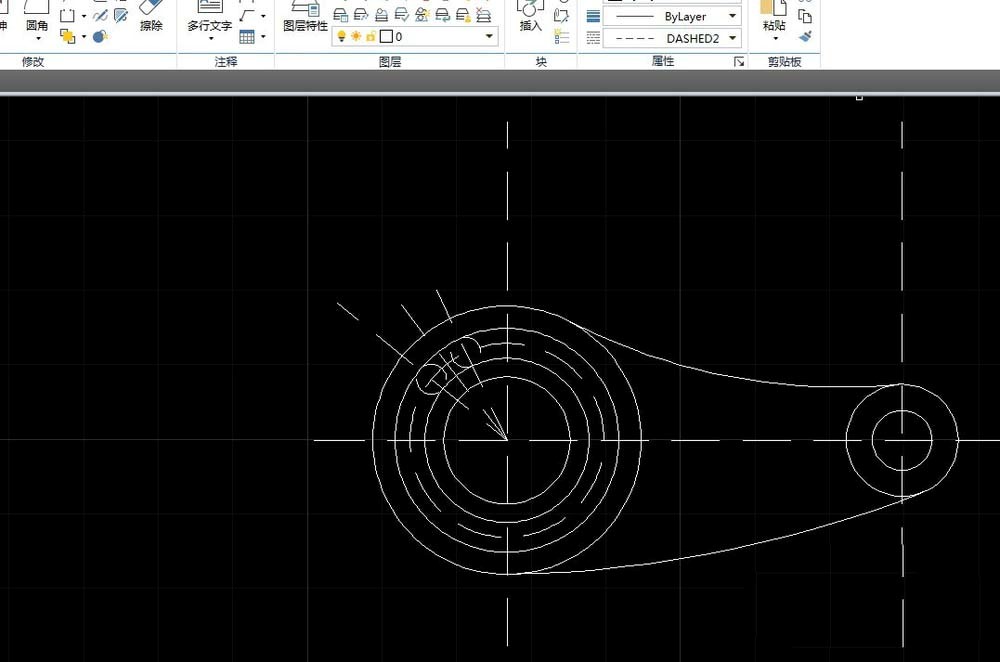

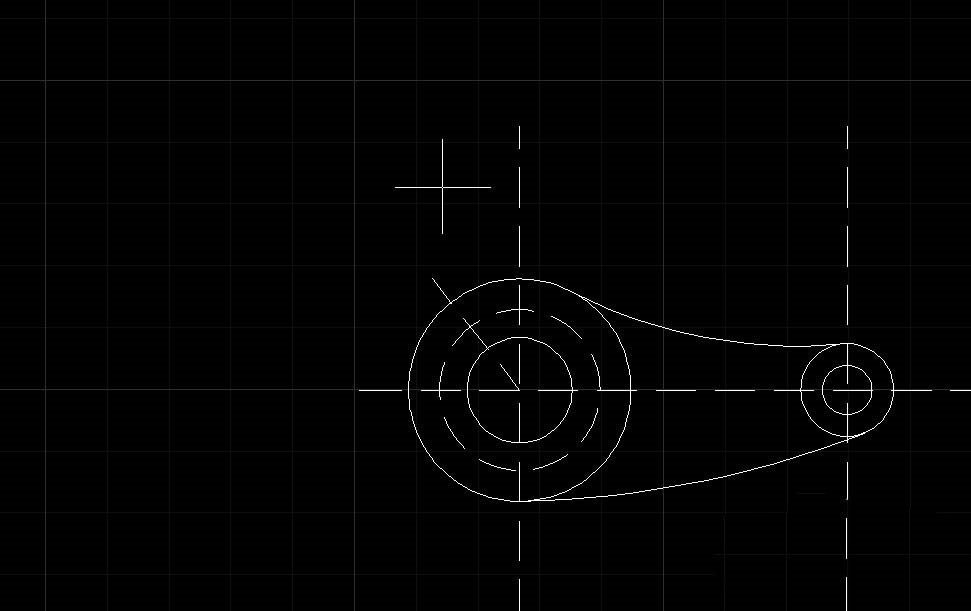

6. 然后我們?cè)倮L制一條128度的直線，115度的直線，一條141度的直線，找到中間孔的中心點，畫一個R11的圓，R15的圓，找到兩個邊，然后繪制兩邊的圓圓

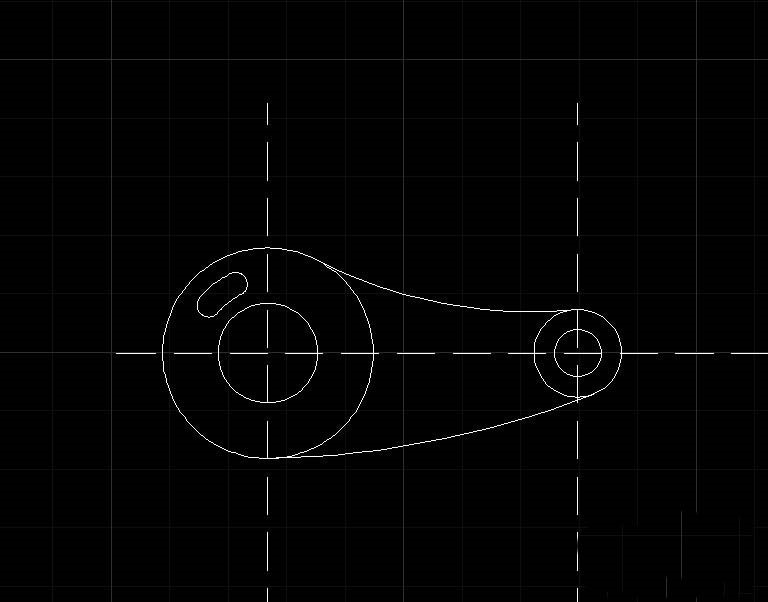

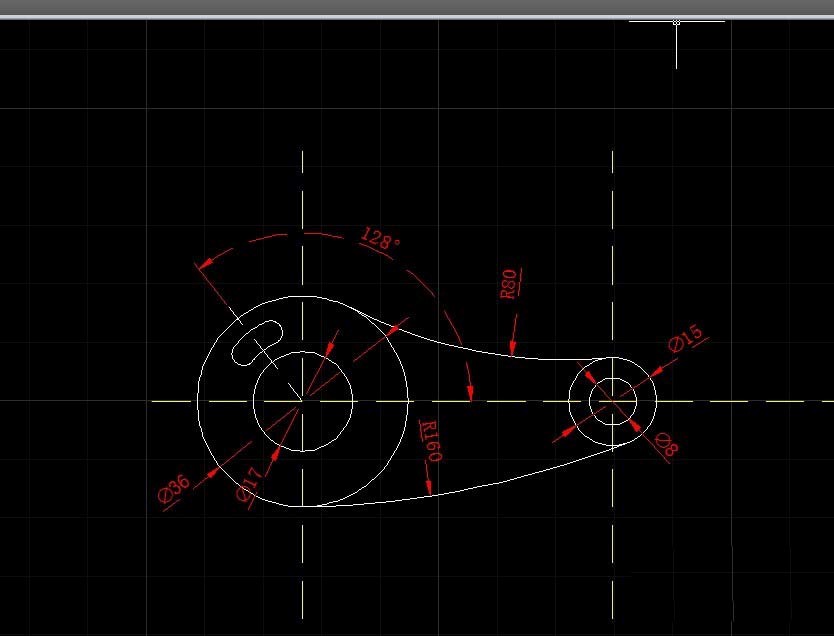

7.再次使用裁剪工具將不需要的部分去除掉，得到下面的最終效果。
怎么樣？是不是很酷呢？趕緊動手來試試吧~
