手動輸入坐標數據不僅效率低下而且還存在很大的人工誤差可能，CAD要怎么操作才可以自動提取坐標數據呢？今天我們就來講解一下！

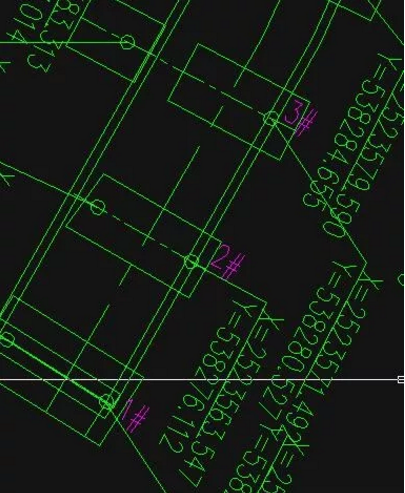

1.如下圖，在圖紙中對需要進行標注坐標的點進行編號；
2.用多段線把這幾個點位連接起來（運用捕捉可以準確定位到這幾個圓的圓心）

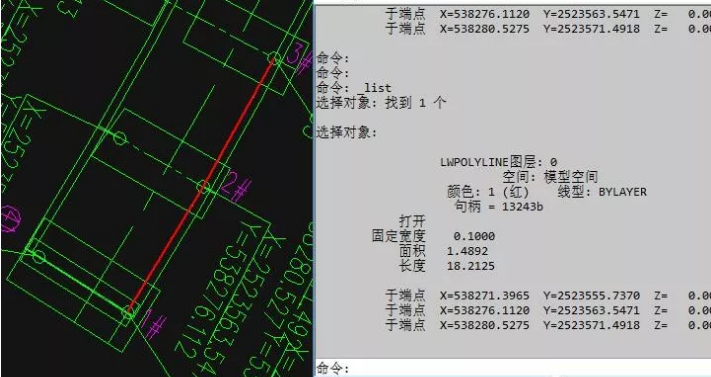

3.在命令行中輸入LI，選中上面地多段線，回車確定。
4.這時候就會發現坐標已經自動提取完成啦！再把這些數據復制到excel表格里粘貼并進行轉換就可以啦。
