電腦已經成為我們日常生活中必不可少的辦公用品，鍵盤更是在辦公方面有著重要作用，那么你知道怎么用CAD繪制鍵盤帽嗎？下面就來學習下吧！

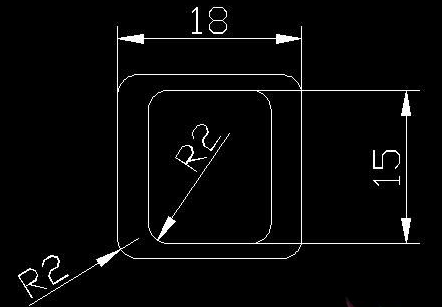

1.打開CAD軟件，先將鍵盤帽的平面圖做好；
2.將視圖轉換為西南等軸測視圖，將上面的小方形向上移動12；

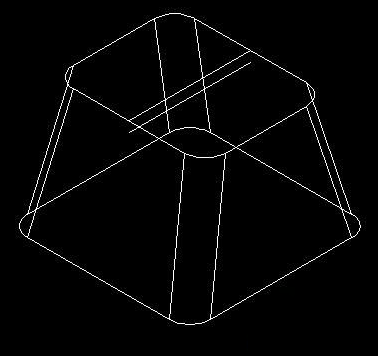

3.在菜單欄中選擇繪圖，建模，放樣，選擇“僅橫截面”選項，在彈出來的對話框中勾選“直紋”；
4.繞X軸將UCS旋轉90°，做一條直線連接上方方形的中點并向下偏移1；
5.利用ARC將下面偏移的直線轉換為圓弧，并與上面的線創建面域；

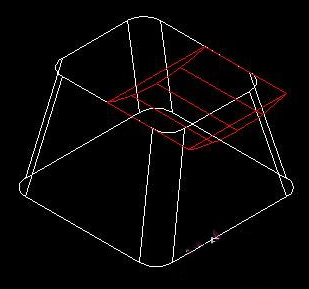

6.對面域進行拉伸，高度為10；

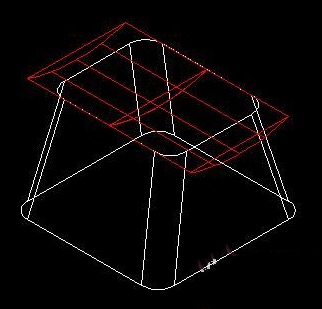

7.執行鏡像命令復制出左邊部分。
8.執行布爾運算，將白色實體減去紅色實體部分；

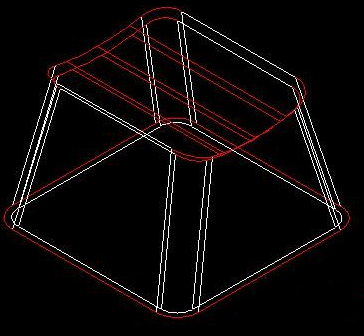

9.執行抽殼命令，設置偏移距離為0.5；
10.利用差集命令將下底面去除；
11.以適當半徑執行圓角命令，效果如下。

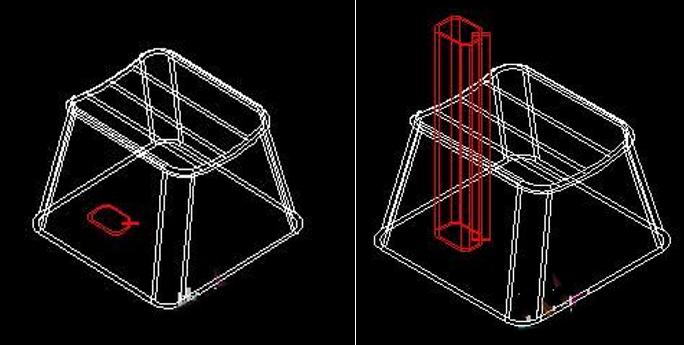

12.使用ET拓展工具做出鍵盤帽的文字面域；并進行拉伸。
13.執行壓印命令，先后選擇白色實體和紅色實體，對源對象進行刪除。

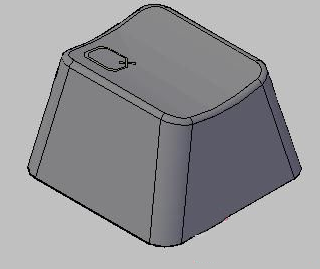

14.最后進行渲染（設置類型、樣板）就完成啦！
