CAD的圖形搜索定位你會用嗎？
前面學習了圖層過濾器，不知道小伙伴們掌握得怎么樣了呢？今天還要交給大家一個神奇的技能，那就是圖形搜索定位，也叫對象過濾器！顧名思義，可以幫助我們在制圖的時候根據條件快速篩選出相應的對象，下面就通過例子來了解一下具體應用吧~

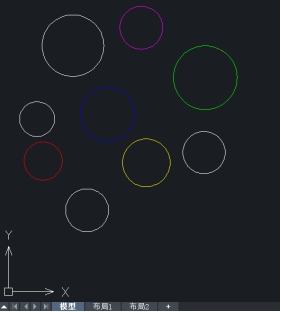

在圖中可以看到有很多顏色各異的圓，而對象過濾器可以讓我們輕松地找出符合條件的對象（以查找白色的圓為例）：

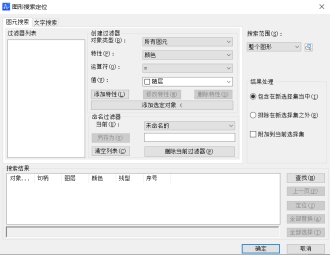

1.在命令行中輸入FI，回車后打開圖形搜索定位；

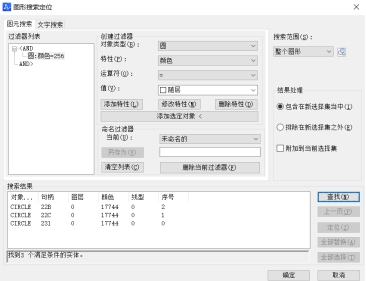

2.在彈出的圖形搜索定位對話框中將對象類型選擇為“圓”，特性為“顏色”，值選擇為“白色”，然后點擊下方的“添加特性”，單擊查找，它就會把符合條件的對象全部在查找結果中顯示出來：
而單擊“確定”的話則會將查找結果在繪圖區域中顯示出來。
只要輸入自己需要的搜索條件就可以輕松把對象選擇出來了，制圖中超級方便的。希望對你學習CAD有幫助~
