用CAD多線段命令與微波隔離器的繪制
多線段命令的使用操作步驟不知道大家了解多少，本文是我給大家講解的一些步驟！
1. 第一步，先打開中望CAD軟件

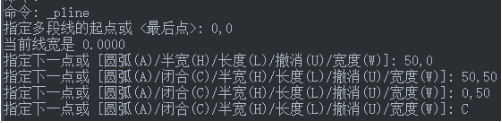

2. 第二步，選擇界面“繪圖”找到“多線段”命令，然后開始繪制微波隔離器的外框，操作如下圖：

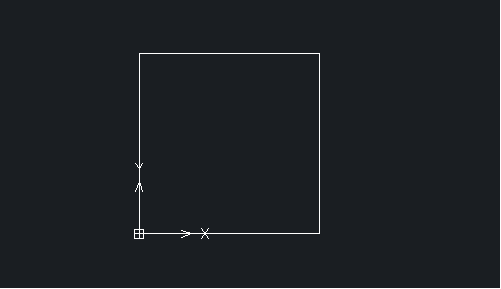

3. 下圖是外框圖：
4. 第三步，在界面“繪圖”找到“直線”命令，將坐標繪制為{（-10,25），（0，25），跟（50,25），（60,25）}兩條直線

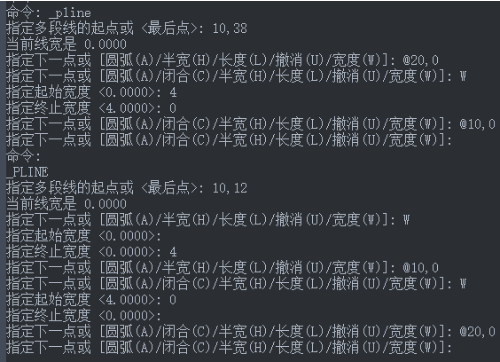

5. 第四步， 找到“多線段”命令，在繪圖區繪制箭頭，操作如下圖：
6. 箭頭繪制完成圖：

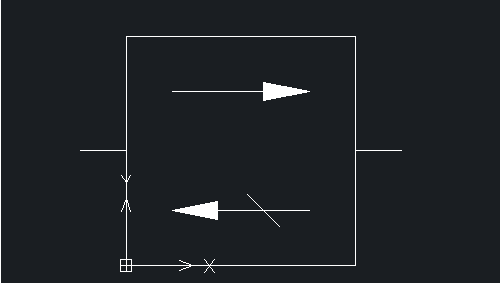

7. 第五步，打開“直線”命令，將坐標繪制為{（26.5,15.5），（33.5,8.5）}斜直線，這樣CAD微波隔離器就繪制完成啦！
