用CAD二維繪制簡單圖形
CAD的基本功能是二維繪圖，而二維繪圖又是三維建模的基礎，所以作為初學CAD的小伙伴們，就來看看本文吧！

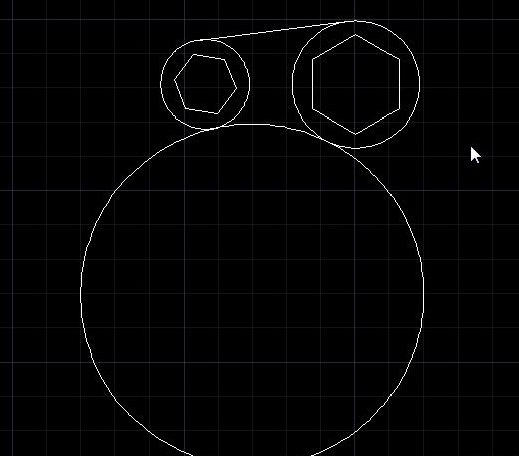

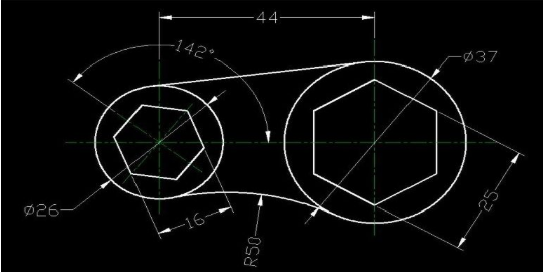

繪圖參考圖：

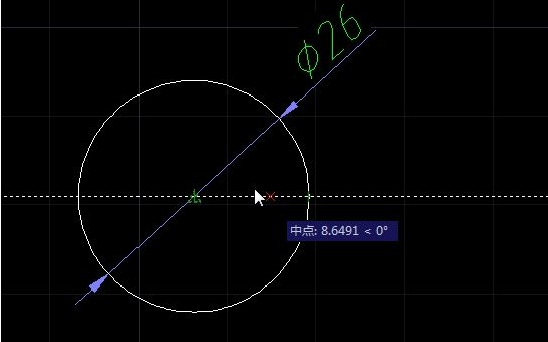

第一步：畫一個直徑為26的圓，然后再用圓命令，通過追蹤功能向右追蹤

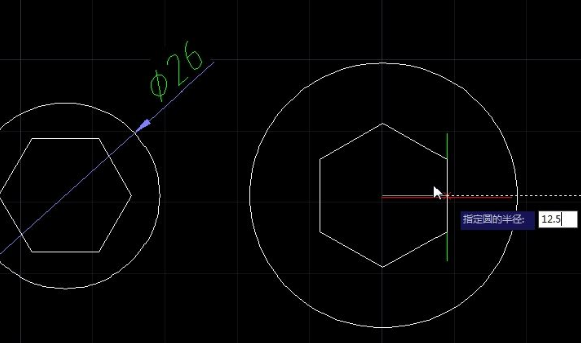

第二步：用追蹤距離為44，然后回車輸入半徑37/2回車

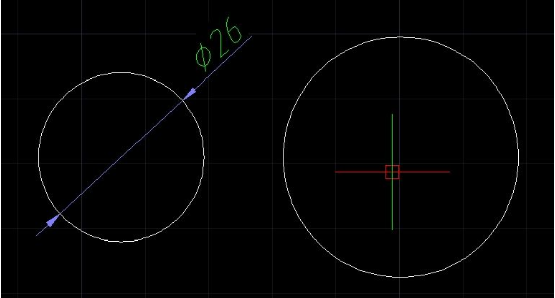

第三步：多邊形命令，輸入邊數點擊中心。出現選項中選擇外切（ps：這是新版CAD，舊版CAD是沒有選項版，得用命令控制），然后輸入多邊形的外切值為8，回車
第四步：用同樣的方法畫另一個多邊形，外切值 12.5，選中多邊形進行旋轉，旋轉角為90度

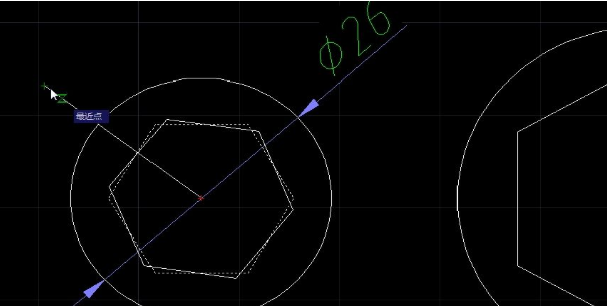

第五步：畫一條角度為172度的直線，方法是按住shift再按<,然后輸入142回車，旋轉多邊形，旋轉時記得輸入參照（R）
第六步：拾取旋轉中心，然后拾取如圖所示中點，然后這個多邊形就會跟著光標動了，這時只需拖動到直線處點擊直線上任意一點就可以了
第七步：畫上側的相切線，啟動直線然后按住shift+右鍵，這時會出來一個臨時捕捉列表，找到切點，再點擊第一個切點，再shift+右，再點另一個切點處，這樣切線就畫好了

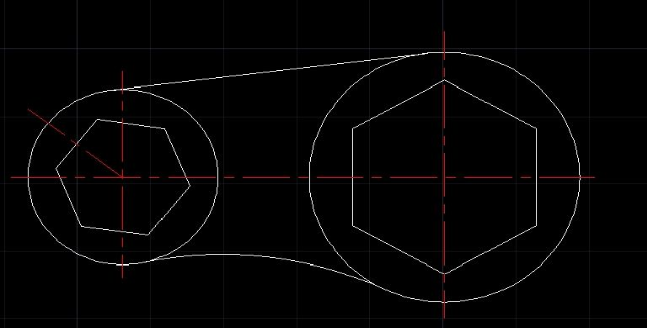

第八步：用“相切-相切-半徑”畫圓，點第一點相切，再第二點相切，再輸半徑R50，修剪掉多余的圓弧，畫好中心線，這樣就完成啦！
