如何用CAD繪制折斷線
折段線表示的是線段出現了切斷，在使用CAD軟件畫一些平面的時候，我們可以設想，有個水平面將建筑物水平的切去了一刀，然后再向下看的時候，樓梯相應的也被切斷了，在平面上的樓梯在實際表達出來的意思是不屬于同一層的，所以我們需要畫折斷線。下面將講解怎么使用CAD進行繪制，和一些CAD快捷鍵的使用。
1.首先，需要縮短圖紙距離,后面要繪制的圖與前面后面局部重復(DIMJOGLINE)彎折標注,不能簡寫。
2.只能折斷標注用，軟件中無自帶，所以需要配合(PL)多段線，(L)直線，(J)合并，(BR)打斷使用可以繪制用直線把“Z”的兩個端點連起來就是。

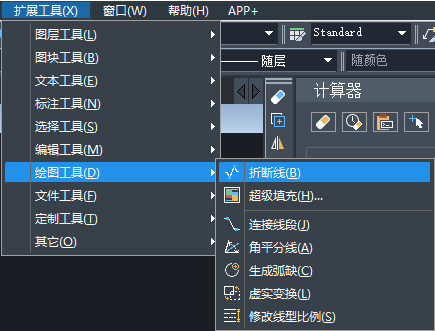

3.在CAD中，繪制折斷線功能非常便捷，在擴展工具中即可找到，如下圖所示：

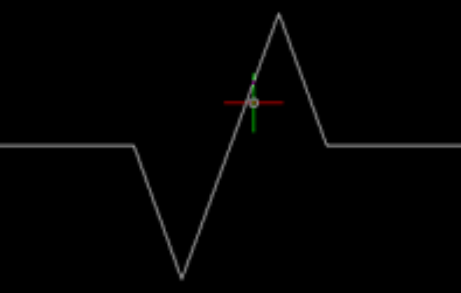

4.點擊折斷線命令，然后選擇中點位置，軟件自動在線的點的位置自動打斷成折斷線，如下圖所示：
推薦閱讀：CAD快捷鍵
推薦閱讀：CAD制圖初學入門
