相貫線在CAD的繪制方法
我們在中望CAD軟件繪制設計圖中，相貫線應該會比較經常用到它吧！同樣相貫的畫法也是多種多樣的，每個人的方法都不一樣
希望我本文的方法也能幫助到大家！
1.首先，我們打開中望CAD軟件。

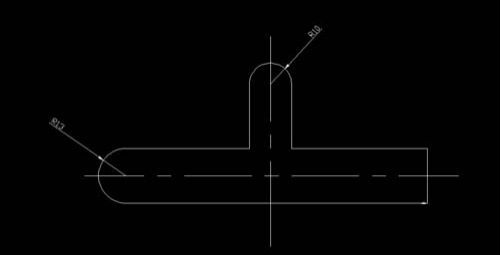

2.這里為了方便講解操作步驟我以“一個長度10為半徑和一個長度13為半徑的流道相交”為例。小伙伴們也可以自己規定長度繪制方法都是一樣的。

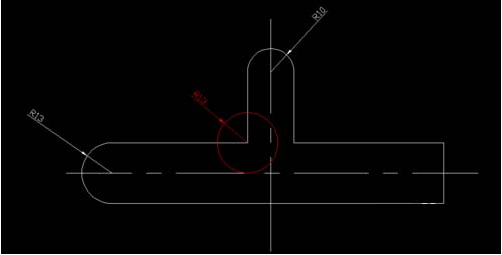

3.我們以長度13的半徑為半徑，再設一個長度為10的半徑與13的半徑相交的左側的交點為圓心繪制一個圓。

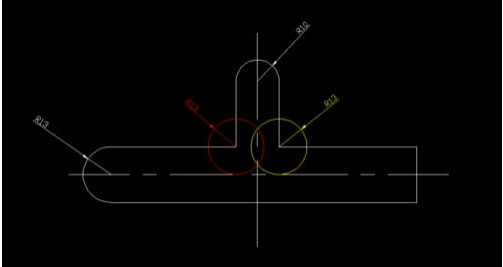

4.然后，再設長度13的半徑為半徑，再以長度為10的半徑與13的半徑相交的右側的交點為圓心繪制一個圓。

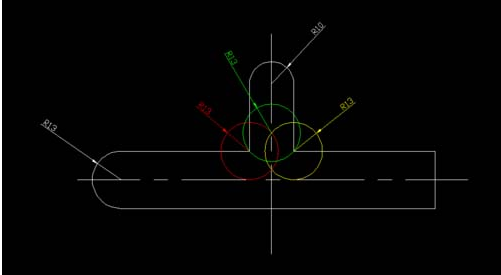

5.最后，以上面畫的兩個圓的交點為圓心，以長度13的半徑畫出第三個圓，如下圖綠色的圓：

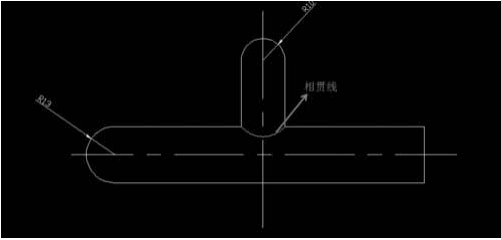

6.最最后，我們刪除多余的線條，相貫線就繪制完成了。
