CAD等比圖案縮放技巧

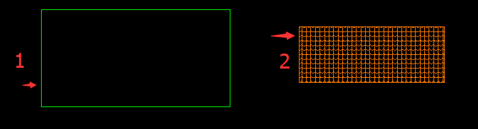

在CAD軟件中繪制圖形時，我們想把小矩形放入到大矩形里，該如何設置兩個矩形的寬度是一樣的？
1.我們把小矩形放進大矩形里，并且要保持其中一個端點是吻合的，接著選中小矩形，按縮放快捷鍵sc,然后按空格鍵確定。

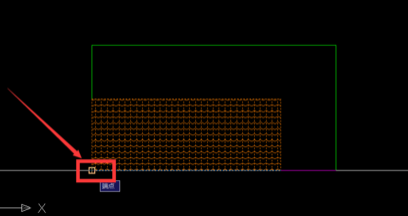

2.然后根據提示指定一點為基點。
3.接著會彈出提示命令，直接輸入?yún)⒄誖,按空格鍵確定。
4.根據命令提示指定長度(這個指定長度是要改變的那個長度,即小矩形的寬度),直接輸入長度數據就可以了。

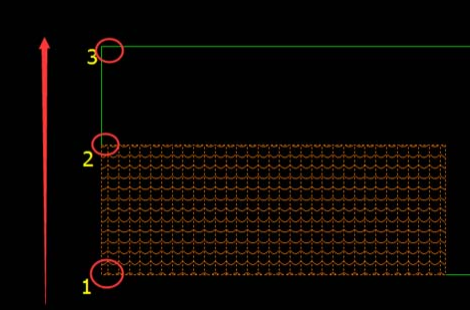

5.我們用鼠標選擇1、2點（1和2之間的線段就是上面所說的指定長度），然后向3這個點逐漸放大，最后2點與3點重合（3就是命令中的第二個點）。

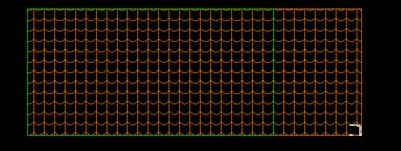

6.這樣就完成了。
