怎么用CAD畫手柄？
本文給大家介紹CAD如何繪制手柄。

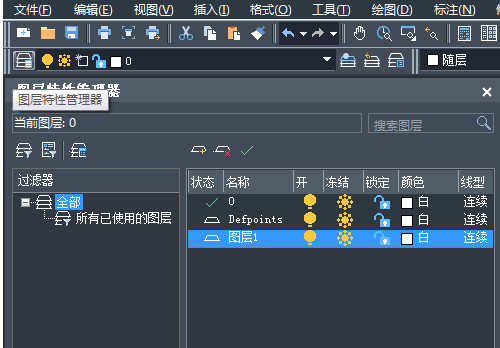

1.打開CAD軟件，調整好圖層特性。

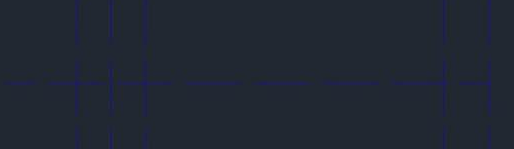

2.然后，繪制水平中心線120mm，豎直50中心線mm，將豎直中心線分別向左向右偏移7.5個單位，向右偏移82.5個單位，將最右的中心線向左偏移10個單位。

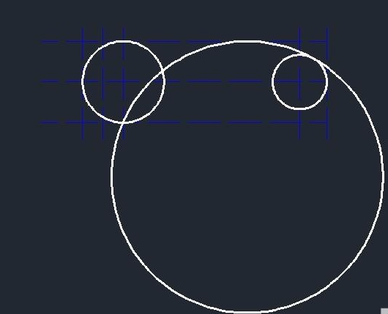

3.繪制2個半徑分別為15和10的圓，將水平中心線上下偏移15個單位，使用相切相切半徑繪制圓，半徑為15mm。
4.繪制圓角，半徑為12mm的圓角，將水平中心線向上偏移10個單位，繪制3條實線，如下圖所示。

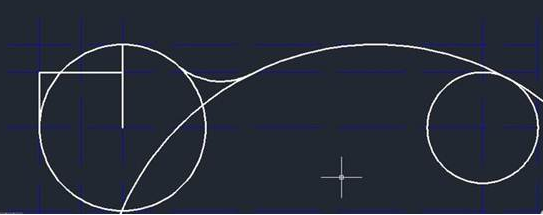

5.繪制半徑為5的圓，在中心線的交點處，修剪左邊圓部分的線條修，剪右邊圓部分的線條，與上一步一樣，使用修剪工具。

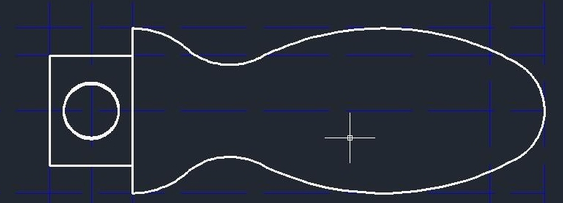

6.鏡像所畫的線條，就變成一個手柄柵，除多余的線條就，完成了手柄的繪制操作。
