CAD圖形對齊技巧

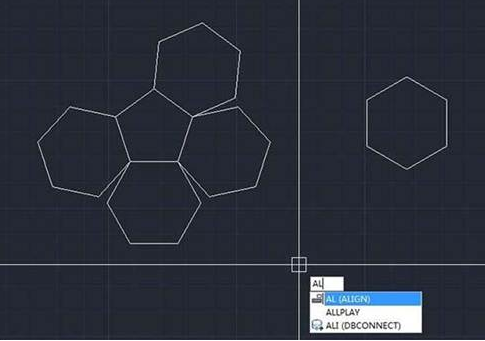

1.首先，我們打開CAD軟件。插入需要對齊的圖形；將這塊六邊形放置在五邊形剩余的邊上。為了達成這個目的，我們需要進入對齊狀態，直接鍵盤輸入命令“al”后按空格鍵確定。

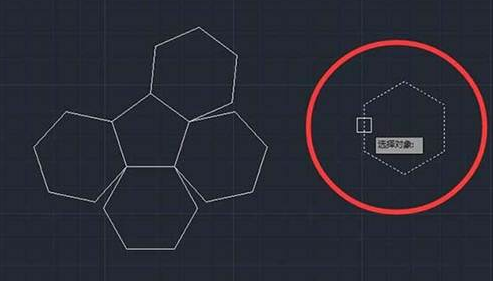

2.進入對齊狀態后，之后我們要做的是，選擇對齊的對象，這里我們選擇了整個六邊形。

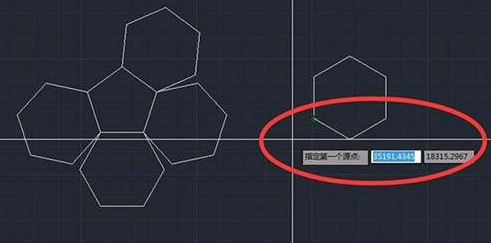

3.對齊的關鍵是點對點的對齊，想象當所有點都對齊了，是不是圖形都能貼合了。這里只要對齊兩個點就好了，然后我們指定第一個源點。
4.擁有了源點，就要選擇對應的目標點，點擊鼠標選擇想讓第一個源點重合的那個目標點。
5.接著我們再選擇第二個源點，視情況而定源點的數b，這邊對齊一條邊只需要用到兩點。

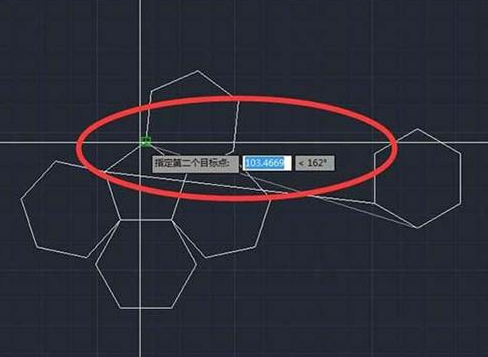

6.選擇第二個目標點，現在我們可以看到圖片里的對齊線，這就是我們的對齊軌跡了。
7.這邊兩個源點已經重合好了，就可以按空格鍵中斷了，軟件不會主動提醒你中止，會繼續提示你選擇第三個源點。

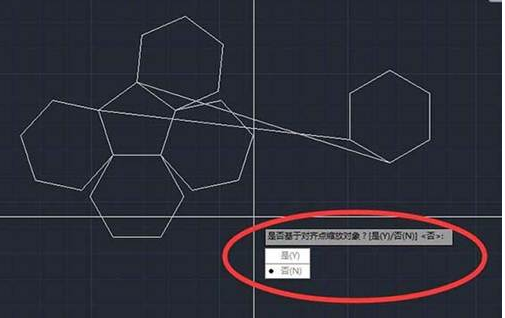

8.按下空格鍵后，會彈出“是否基于對齊點縮放對g”，是，源點間的長度將會縮放至目標點之間的長度，換句話說，就是這里六邊形的邊會跟五邊形的一樣長。否，就是維持原來長度不變。

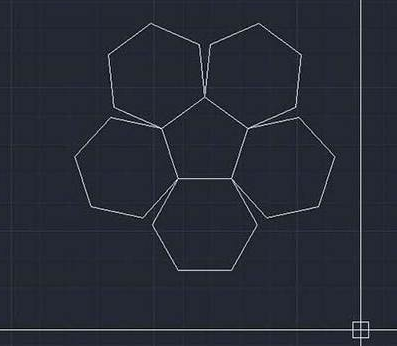

9.我這里選擇了“是”，就這樣，六邊形就對齊到五邊形上了，形成了一個類似花一樣不錯的圖形。
