軸測圖在CAD中編寫文字技巧
我們在使用軸測圖文字是不能直接編寫的，我們需要用到傾斜角和旋轉角來設置文字，本文給大家介紹一些使用技巧，希望能幫助到大家！
編寫小技巧：
在右軸測面上編寫，文字需要采用30度傾斜角，同時旋轉角也是30度。
在左軸測面上編寫，文字需要采用-30度傾斜角，同時旋轉角也是-30度。
在上軸測面且字平行于X軸，文字需采用-30度傾斜角，同時旋轉角為30度。
在上軸測面且文字平行于Y軸，文字需采用30度傾斜角，同時旋轉角為-30度。
操作步驟：

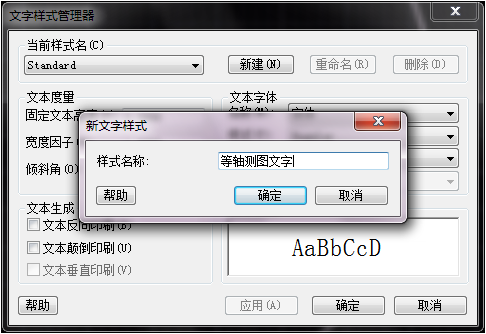

1.首先，我們點擊“格式”再點擊“文字樣式”，統彈出文字樣式對話框，單擊新建按鈕，彈出新建文字樣式對話框，在樣式名中輸入“等軸測圖文字”字樣，單擊確定，返回文字樣式對話框。
2. 在對話框中的字體選項中設置仿宋，不勾選大字體復選框，設置字體的高度為5，傾斜角度為30度，然后單擊置為當前按鈕。
3.我們點擊單行文字，指定文字的的旋轉角度為30度，然后輸入“右軸測面”，即完成了右軸測面的標記，同樣的方法可以完成0軸測面、左軸測面上的文字編寫，這里我們需要注意各個面上的文字傾斜角和旋轉角的角度大小。
