CAD如何標注公差尺寸？
我們?cè)诶L制設計圖時，遇到要帶公差的尺寸，帶公差的有正公差和負公差，或正負公差三種情況時，我們?cè)撁崔k呢？

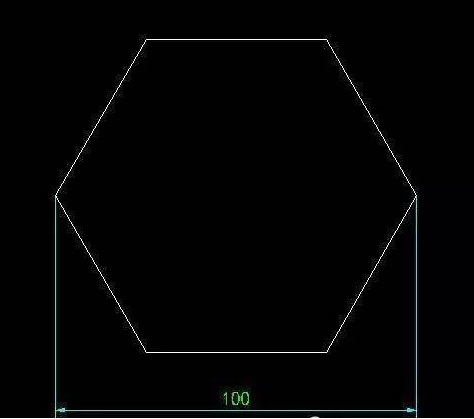

1.我們需要先標注普通尺寸后用鼠標左鍵雙擊此尺寸。
2.對標注出來的數值進行編輯，把光標移動到數值后面，我們輸入+0.05^-0.05，中間那個尖括號“^”在英文輸入法狀態下按住SHIFT鍵同時按大鍵盤上的數字6，這樣就可以打出來。
3.我們把第二步輸入的內容全部選擇，然后把鼠標移動到上面菜單欄中的一個符號堆疊a/b上，
4.點擊確定就可以了。
PS：對于只有上公差或只有下公差的狀況那就在相應的不顯示數字處用空格代替也可以。
