CAD插入圖塊命令insert

在CAD軟件操作中，我們經常性的要引用塊或者圖，我們需要用到插入圖塊命令insert,

菜單：常用-塊-插入或者插入-塊-插入

插入塊分為插入內部塊或者外部參考，區別在于塊一旦插入到圖形中，將成為圖形的一部分，而以外部參照形式插入到圖形中時，被插入的對象并不直接加入到圖形中，在圖形中只是記錄參照的關系，外部參照的每次改動的結果都會及時的反映在最后一次被參照的圖形中。

插入圖塊步驟：

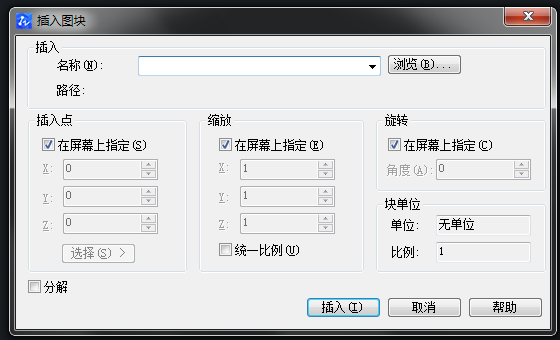

1) 輸入insert，彈出插入圖塊對話框（如圖1）。

CAD插入圖塊命令insert

圖1

2) 在“插入”設置區中，若插入內部塊，則選擇圖塊名，在下拉菜單中選擇插入圖塊。若插入外部參考，則選擇從文件，點擊瀏覽，選擇外部參考文件

3) 依次完成插入點方式、縮放比例、旋轉和塊單位的設置。

4) 如需要插入后編輯塊，則勾選“插入時炸開圖塊”。點擊插入，指定插入點，完成插入圖塊。

在機械CAD,建筑CAD中常用到插入命令。
