開始標注前，先要設置好文字樣式。打開命令行輸入【STYLE】命令，并執行，就會打開【文件樣式】對話框。
此時需要新建兩個文字樣式【傾斜30度】和【傾斜負30度】。

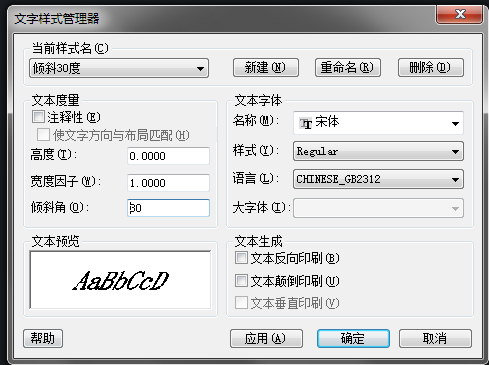

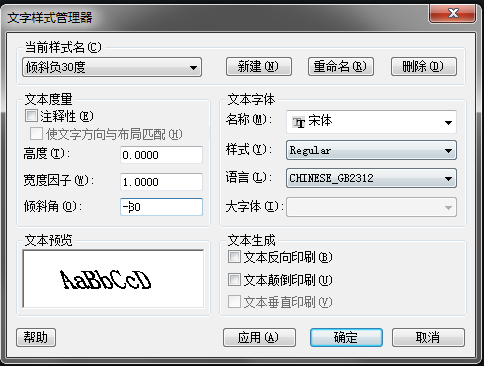

分別設置【傾斜30度】字體樣式下的【傾斜角】為【30】，【傾斜負30度】字體樣式下的【傾斜角】為【-30】，點擊確定，如圖。

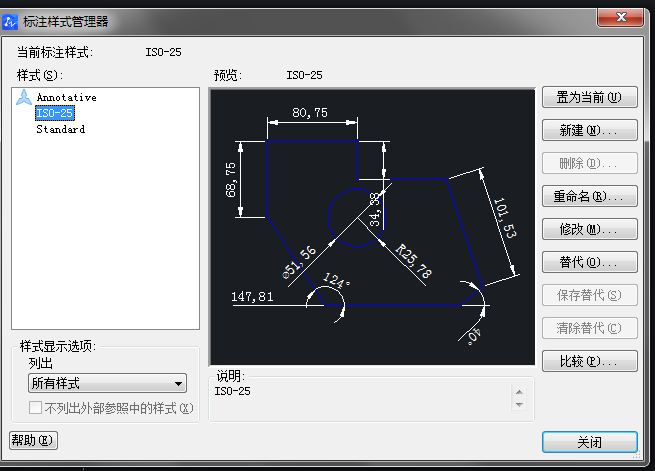

然后還需要設置標注樣式。打開命令行輸入【DIMSTYLE】命令，并執行，就會彈出【標注樣式管理器】對話框。如圖。
此時新建兩個標注樣式，分別為【傾斜30度】和【傾斜負30度】。
在標注樣式管理器右邊找到修改按鈕，點擊，在彈出對話框中修改【傾斜30度】的標注樣式，選擇【文字】選項卡中的【文字樣式】下選擇【傾斜30度】即可。

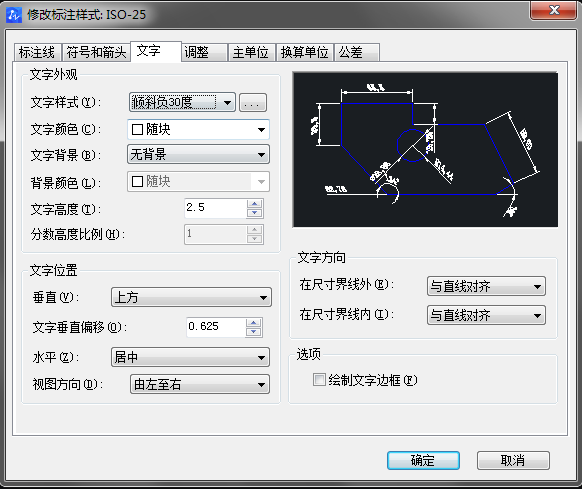

同理，要修改【傾斜負30度】標注樣式，也是在【文字】選項卡的【文字樣式】下選擇【傾斜負30度】即可。如圖。
完成以上設置后，就可以開始標注。在標注樣式管理器中，選擇【傾斜30度】標注樣式，點擊右邊的置為當前選項，然后在命令行輸【DIMALIGNED】命令，并執行，使用對齊標注。
打開命令行輸入【DIMEDIT】命令，并執行。
根據命令行提示完成設置：
輸入標注編輯類型 [默認(H)/新建(N)/旋轉(R)/傾斜(O)] <默認> :
此時輸入【o】，按enter鍵，
選擇對象: 選擇標注對象，按enter鍵， 輸入傾斜角度 (按 ENTER 表示無)：
此處輸入【90】，按enter鍵。
同理，這時把【傾斜負30度】標注樣式置為當前，用同樣的方法標注其他尺寸即可。
