CAD圓角怎么用？
在CAD中，有一個圓角處理的功能，用戶可以對直線、構造線、射線、圓、圓弧等圖形對象進行圓角處理，并且直線、構造線和射線即使在相互平行的狀態下也能進行圓角處理。
而圓角半徑則是指連接圓角對象的半徑。如果在系統的默認情況中，圓角半徑就默認為0.500或者用戶上次進行設置過的半徑數值。

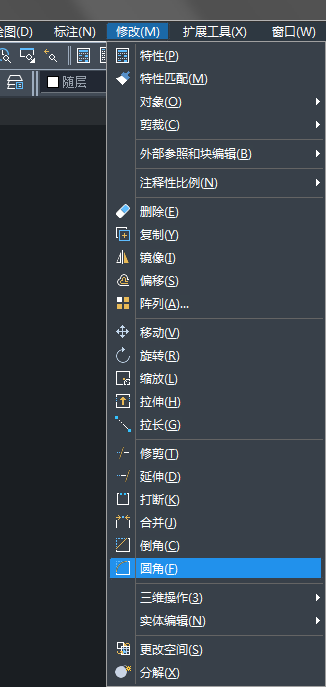

用戶如果要對圓角半徑進行設置，可以點擊界面上的【圓角】按鈕，或者直接依次選擇【修改】︱【圓角】選項，也可以通過cad命令行輸入命令R，然后再輸入圓的半徑，接著自行用鼠標選擇需要進行圓角操作的兩個圖形對象。
當用戶執行CAD中的圓角處理命令時，可以自行指定不同的點，那么所制作出來的圓角也會相應的有所區別。在cad中熟悉使用圓角命令還可以讓用戶方便地為平行線、構造線和射線進行繪制圓角的功能呢，在這里其中第一個選擇的對象就必須是直線或射線，而第二個對象就可以是直線、射線或構造線都行。
