在使用cad進行產品設計及工程施工時其實很難真正做到分毫無差的，因此這時我們必須考慮使用形位公差標注，最終的產品不僅存在尺寸上的誤差，其形狀和位置都會有誤差，一般把后者稱為形位公差，在設計中經常需要對這類誤差進行標注。
形位公差由公差框格和指引線兩部分組成，在公差框格中，包含公差代號、公差值以及基準代號。
在進行行為公差標注之前，我們還需要指定基準位置和符號，并在圖形上利用引線工具繪制出公差標注的箭頭指引線
啟用cad形位公差標注的方法有這些：
命令行：在命令行中輸入tolerance/tol
功能區：在注釋選項中，點擊標注面板，選擇公差按鈕
工具欄：點擊標注工具欄中的公差按鈕
菜單欄：執行標注，再選擇公差命令即可

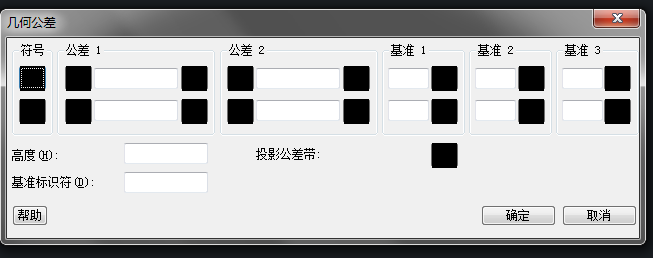

此時系統就會彈出一個形位公差對話框，我們選擇符號，在特征符號對話框中，選擇公差即可。
