CAD陣列你知道幾種？
可能說起CAD中陣列，大家首先都會想到環形和矩形吧！畢竟這兩種陣列是比較經常用到的。那本文就給大家介紹兩種特別的陣列，橢圓和路徑陣列這兩種陣列，那么問題來了我們該怎么去創建呢？有沒有什么創建技巧呢？我們可以運用“measure”定距等分命令來實現這一點；定距等分命令可以在選定的圖形線段上根據設定的距離，插入標志和塊；下面我們來看看怎么創建吧！
1. 首先，我們打開中望CAD軟件。
2. 我們需要把圓形環繞橢圓形成陣列，如下圖：
3. 我們先把小圓建立為塊，以為定居等分命令不支持插入圖形。我們輸入命令符“block”進入塊面板。點擊“拾取基點”，拾取小圓圓心，然后“選擇圖形”，將小圓，確定，建立為塊。
4. 然后我們輸入“ME”，進入定距等分命令，選擇橢圓，右鍵確定。
5. 然后輸入“B”選擇插入塊。然后輸入合適的距離，就這樣，一個橢圓陣列就出來了。

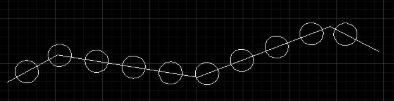

6. 路徑陣列同理也可以利用定距等分命令插入塊實現。
