CAD設計彎頭有什么技巧？
我們在CAD設計圖形時，為了設計圖紙的美觀及設計圖的實用性我們在設計圖形時，需要與彎頭相結合，本文給大家介紹如何繪制彎頭，希望能幫助到大家！
1. 首先，我們打開中望CAD軟件，在繪圖區域畫一條長度為1000左右的線段，命名為AB。
2. 以AB線段的端點為起點，再畫一條長度為222的線段，這條線段命名為AC。

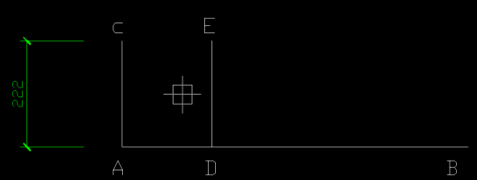

3. 接著，將AC向右偏移188.5，得到一條線段，命名為DE。
4. 選直線DE以E點為中心，通過旋轉和復制，先輸入RO+空格，再輸入C+空格，旋轉角度為67.5°，得到線段EF及EG。
5. 輸入F,按住shift鍵的同時點擊AB和EF，得到它們的圓心，同時，連接BG。

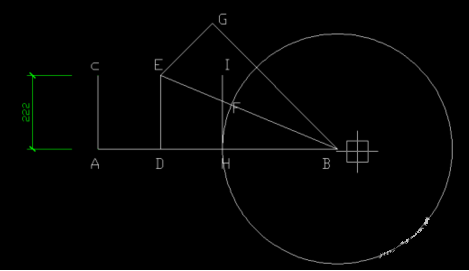

6. 再以D點為中心，通過對AC線段鏡像，得到線段HI，以B為圓心，HB為半徑畫圓。效果如下：

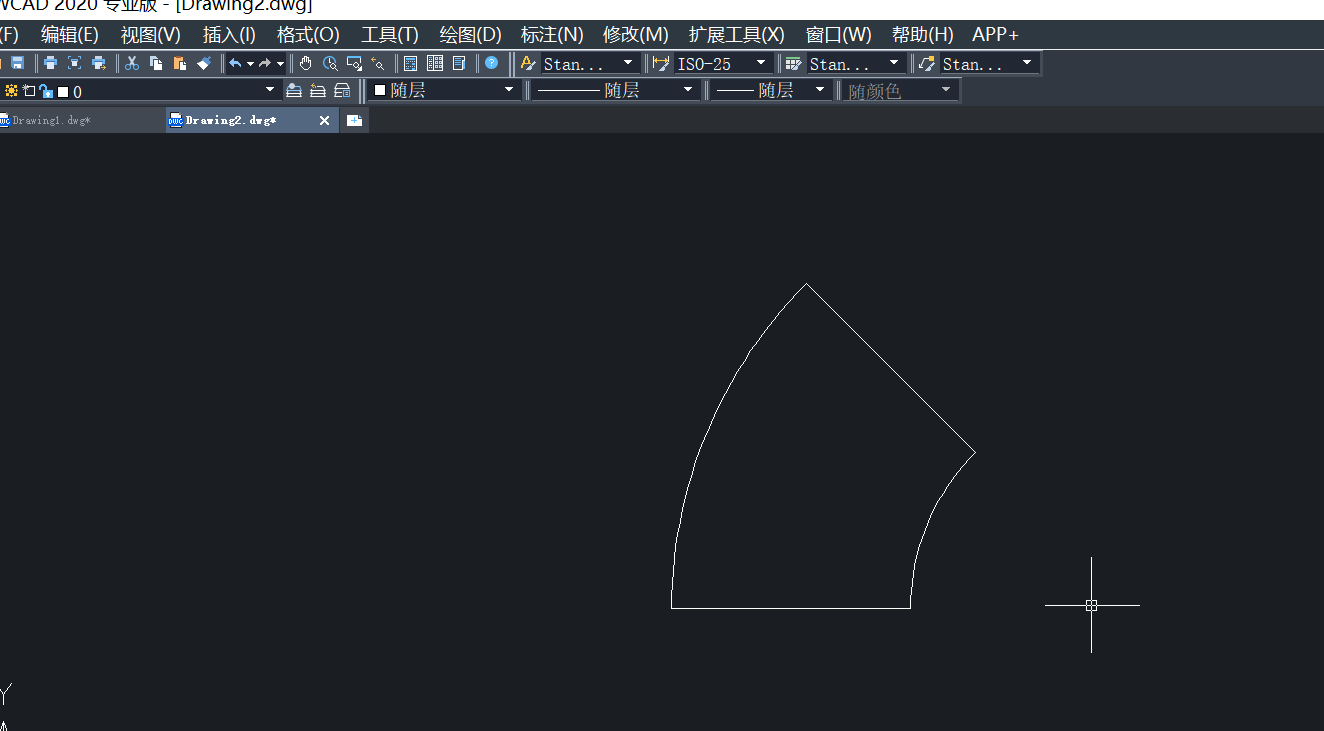

7. 我們把多余的線條刪除掉，調整線型，這樣我們的彎頭就繪制完成了。
