CAD軟件是一款較專業的繪圖軟件，在使用CAD軟件過程中，我們經常需要根據實際要求繪制不同的圖形，今天我們來學習一下如何畫吊鉤吧，具體操作步驟如下：
1、首先打開CAD軟件，繪制豎直和水平的中心線；
2、將水平的中心線向上偏移90和120個單位，再將水平中心線偏置15個單位；

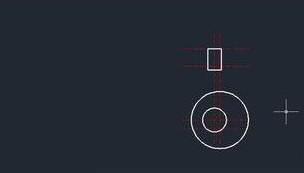

3、繪制一個長度為23，寬端為36的矩形，再繪制一個半徑為20的圓；
4、向右偏置中心線9個單位，并繪制半徑為48的圓；
5、將中心線向左右偏置15個單位；
6、倒圓角半徑為40，大圓與最右的中心線；倒圓角半徑為60，大圓與最左的中心線；

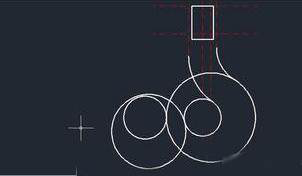

7、將小圓向外偏置40個單位；
8、繪制以最下方的中心線交點為原點，半徑為40的圓；
9、刪除如下圖所示的圓與中心線；
10、將大圓向外偏置23個單位，接著繪制如下圖所示的圓，半徑為23 ；
11、刪除水平中心線和圓；
12、繪制相切、相切、相切的圓，修剪多余的線條；

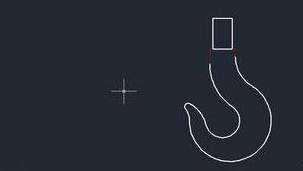

13、轉化為實線，則吊鉤完成。
這里繪圖要很細心，大概操作步驟如上所述，感興趣的朋友可以發揮自己的相像，運用上述步驟畫一個自己喜歡的吊鉤圖形吧。
