在CAD軟件中，所謂旋轉網格，就是指要繞著指定的軸，進行選擇對象的旋轉，所旋轉的對象可以是直線，圓弧，圓，還可以是二維多段線或者三維多段線等之類的。我們整理了一些CAD中旋轉網格的命令跟大家分享一下：
1.命令行：在打開的CAD軟件中下方命令行中輸入revsurf快捷鍵命令，如下圖所示：
2.菜單欄：依次執行繪圖，建模，選擇網格，最后選擇旋轉網格命令
3.功能區：在cad網格選項卡中，點擊網格，選擇旋轉網格即可
通過以上任意一種方法執行該命令后，在繪圖區中選擇要旋轉的對象，并且指定圍繞旋轉的軸線，最后設置旋轉角度開始進行旋轉，從而獲得旋轉效果。根據命令行提示進行操作即可，如下圖所示：

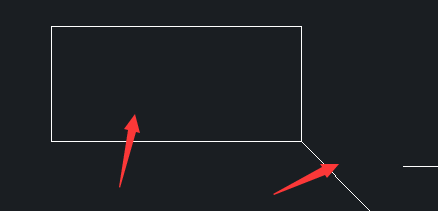

例：旋轉對象為矩形，旋轉的軸線為右下方直線，根據提示完成旋轉網格命令，如下圖所示：
如果在繪圖過程中需要執行旋轉網格的命令，大家根據其提示一步步進行操作即可，提示都比較詳細易懂，相信大家都能順利操作。
