在使用CAD軟件過程中，我們除了要了解基本的什么是面域以及如何創建基本面域之外，還需要學習組合面域的創建。組合面域的創建有三種不同的方法：通過并集創建、通過差集創建以及通過交集創建。每一種方法具體如何去執行呢？下面我們針對這三種方法的不同，分別介紹一下：

【通過并集創建面域】

并集命令用于將兩個或者兩個以上的面域或者實體組合成一個新的對象。執行并集命令的方式主要有以下幾種：

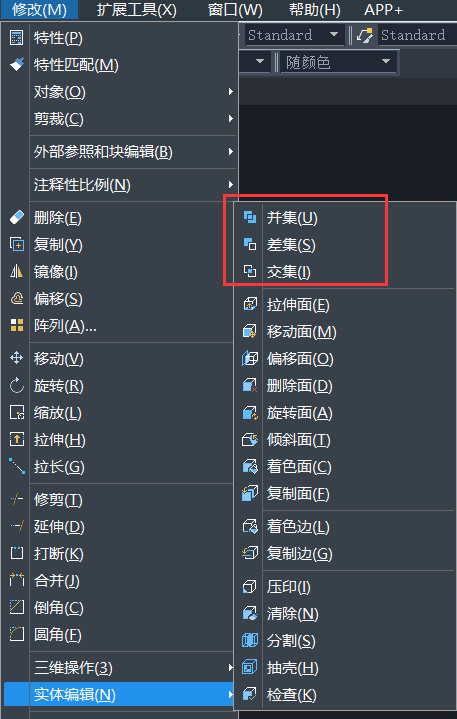

執行【修改】——【實體編輯】——【并集】命令；

CAD中怎樣創建組合面域

  單擊實體工具欄中的并集按鈕，然后在命令行輸入U(xiǎn)NION并按enter鍵確認。

CAD中怎樣創建組合面域

【通過差集創建面域】

差集命令用于從一個面域或者實體中移去與其相交的面域或者實體，從而形成新的組合實體。執行差集命令的方式主要有以下幾種：

執行【修改】——【實體編輯】——【差集】命令；

在CAD中，單擊實體工具欄中的差集按鈕，接著在下方命令行輸入SUBTRACT或者SU并按enter鍵確認。

CAD中怎樣創建組合面域

注意：在執行差集命令時，當選擇好被減對象后一定要按回車鍵確認，然后再選擇需要減去的對象，否則命令無效。

【通過交集創建面域】

    交集命令用于將兩個或兩個以上的面域或?qū)嶓w所共有的部分提取出S組成一個新的圖形對象，同時刪除公共部分以外的部分。執行交集命令的方式主要有以下幾種：

執行【修改】——【實體編輯】——【交集】命令；

   在CAD中，單擊實體工具欄中的交集按鈕，在下方命令行輸入INTERSECT或者IN并按enter鍵確認。

CAD中怎樣創建組合面域

關于在CAD中怎樣創建組合面域的方法分享到這里，希望這些對大家學習CAD有幫助。
