在CAD中，平移網格是指沿指定方向矢量拉伸對象而創建的網格，平移對象可以是直線、圓、橢圓、橢圓弧、二維線段三維線段等單個對象，方向矢量確定了拉伸的方向和距離。今天我們以拉伸一個圓柱形為例子向大家更具體地介紹一下平移網格，具體如下：

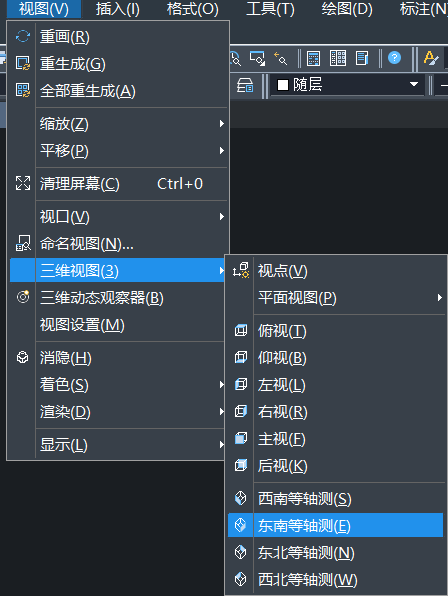

1.為了后續方便作圖，我們打開CAD軟件后先點擊【視圖】——【三維視圖】——【東南等軸測】打開三維視圖，然后打開對象捕捉，如下圖所示：

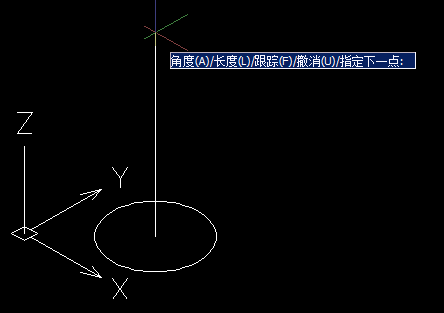

2.接著畫一個圓，然后在圓的圓心拉一條垂直于圓的直線，如下圖所示：

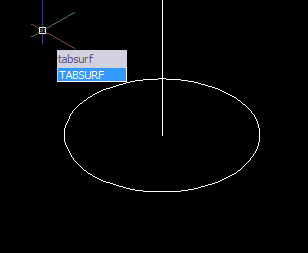

3.為了使網格更密，更反映拉伸的效果，我們調整網格密度，輸入命令“surftab1”和“surftab2”。將網格密度調整為36，或者也可以調整其他更大的數，然后輸入拉伸命令“tabsurf”。

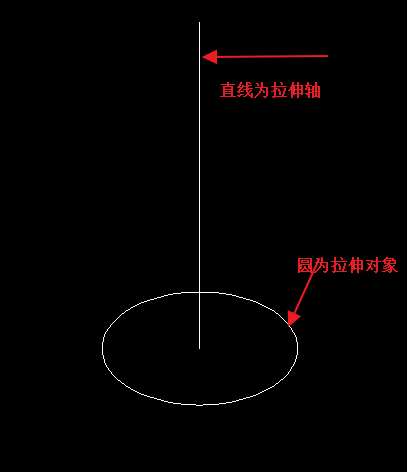

4.以圓為拉伸對象，直線為拉伸的方向矢量，拉伸對象，如下圖所示：
5.則一個圓柱形出來了，如下圖所示：
平移網格是為了和旋轉網格區分，平移網格是拉伸出來的，旋轉網格是旋轉線或面得出來的，今天分享到這里，不熟悉操作的小伙伴們可以參考上述步驟自己實踐一次。
