CAD中如何畫星星
在使用CAD過程中畫星星并不難，但也要了解其中的一些設計技巧，CAD中畫星星用到的輔助指令有：圓、多邊形、直線、修剪、填充、倒圓角等大家一起來看看吧，方法步驟如下：

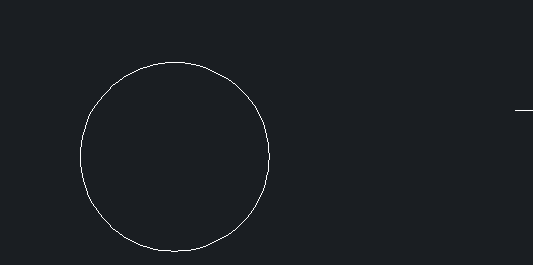

1、首先打開CAD軟件，使用圓命令繪制一個半徑為10的圓，如下圖所示：

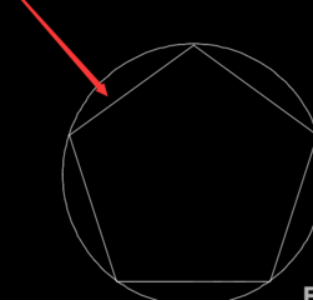

2、使用多邊形命令，以上一步圓心為原點繪制內切圓五邊形，如下圖所示：

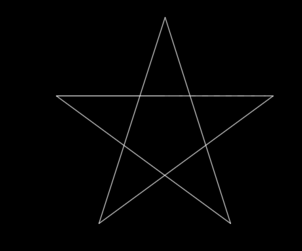

3、使用直線命令，連接五邊形每兩頂點之間的直線，如下圖所示：
4、刪除第一步與第二步繪制的圓和多邊形（圓和五邊形是為了畫直線而作的輔助線）如下圖所示：

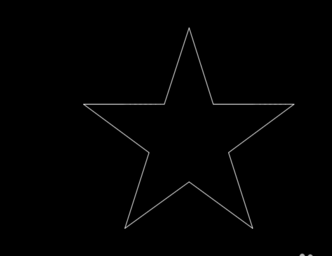

5、使用修剪命令，剪去五角星內部的直線，如下圖所示：
6、使用填充命令為其填充顏色，得到黃色星星；如果想畫圓角的星星，可以先復制一個五角星，然后為其倒圓角，再使用填充。
以上是關于CAD中簡單畫星星的方法介紹，操作步驟比較簡單，有需要的小伙伴可以參考以上步驟自己進行嘗試，希望對大家有幫助。
