現實模型有一定材質外觀并且處于一定光照環境下。為模擬現實環境以及創建逼真的模型效果，中望CAD中大家可以為模型添加材質以及貼圖，并且進行光照條件的設置，最后再進行渲染。
【設置材質】
將材質添加到對應的圖形對象上可以展示對象的真實效果。在材質選擇的過程中，我們不僅需要了解物體本身物質屬性，而且還需配合場景的實際用途、采光條件等，步驟如下：

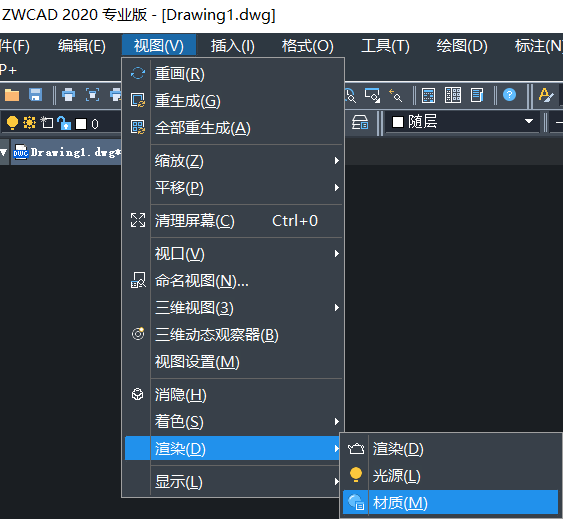

1.在打開的CAD中，在上方工具欄選擇【視圖】——【渲染】——【材質】。

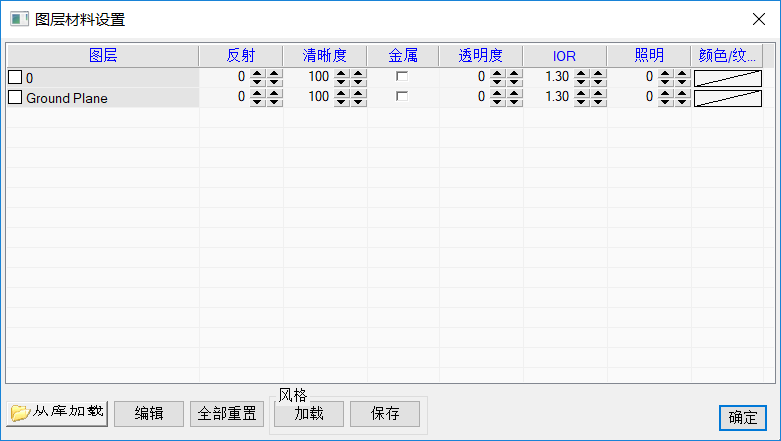

2.在彈出的【圖層材料設置】窗口中，從材質庫中選中某一材質，接著單擊材質名稱后面的【添加到文檔】按鈕，即該材質添加到文檔的材質列表中。在繪圖區域中選中某個實體，然后在【文檔材質】中選中某醫材質，點擊右鍵，在彈出窗口中選擇【指定給當前選擇】，則該材質幾天加到指定實體上：
【添加光源（聚光燈）】

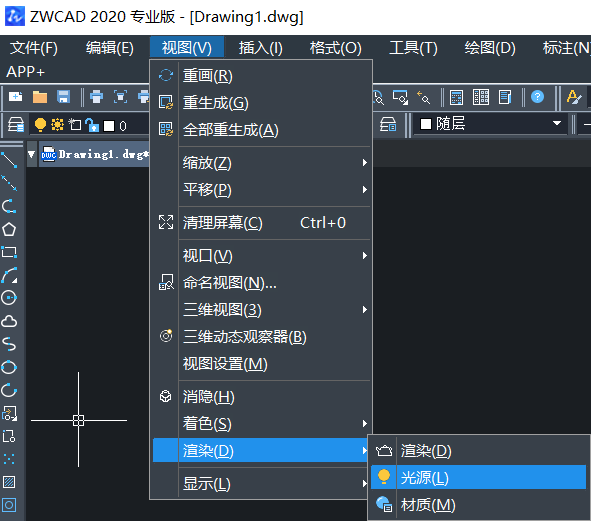

聚光燈是指從一點向空間錐形發散的光源，在上方工具欄點擊【視圖】——【渲染】——【光源】，如下圖所示:

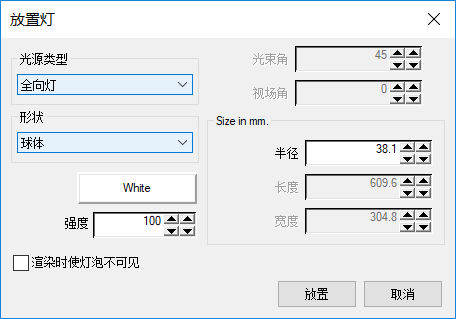

執行聚光燈的命令后，先光源位置的定義，接著定義照射方向，照射方向由光源位置發出的一條直線確定。下面簡單介紹一下光視角和視場角兩個選項:
【光視角】：照射最強的光錐范圍，此區域內光照最強，衰減較少。將指針移動至聚光燈上，出現的光錐顯示，內部的虛線圓錐顯示范圍即光視角范圍。
【視場角】：聚光燈照射的外圍區域，此范圍內有光照，但強度呈逐漸衰減的趨勢，用戶輸入的視場角是必須大于光視角。
