CAD定距等分實例
在我們使用CAD繪圖的過程中，有可能會用到定距等分，定距等分只是在被等分的對象上添加一個或者多個新的對象，并不是將等分對象拆分。接下來我們就詳細介紹一下定距等分的使用過程。

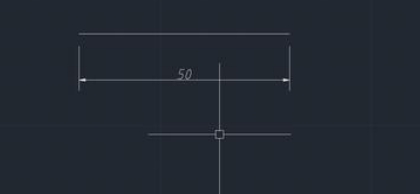

1.繪制一條50的直線，接下來我們要以它為例，將它等分為每段距離5。

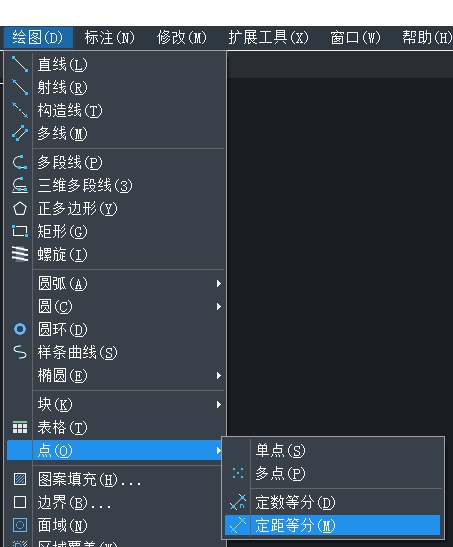

2. 命令行輸入MEASURE并按回車鍵確認，或者依次點擊CAD編輯器上方的【繪圖】——【點】——【定距等分】按鈕。
3. 選擇要定距等分的對象，指定等分線段的長度：5，然后按空格鍵或者回車鍵。

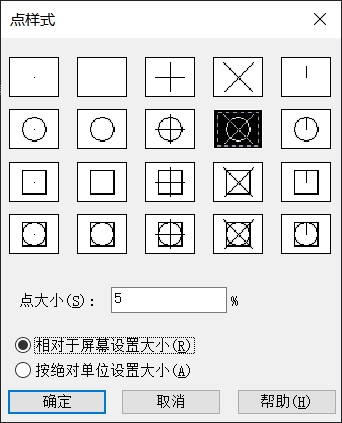

4. 依次點擊CAD編輯器上方的【格式】——【點樣式】，然后在彈出的窗口中選擇一個自己需要的樣式，點擊確定。

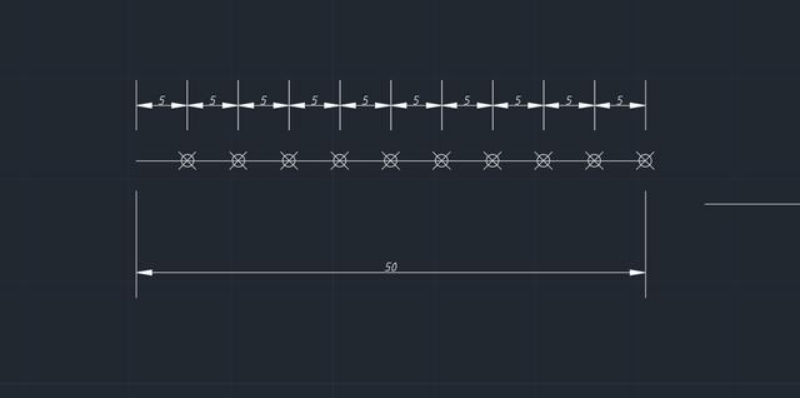

5. 我們再對線段的距離進行標注，效果如下圖所示：
以上就是一個在中望CAD中進行定距等分的例子，希望對大家有所幫助。
