CAD將多段線擬合為圓弧曲線
在CAD中，圓錐被截切時，投影是一條光滑的曲線。繪制該曲線時，通常的方法是先用PLINE命令繪制成折線，再用PEDIT編輯，使其光順。接下來我們以一個實例來看一下在CAD中如何將多段線擬合為圓弧曲線！

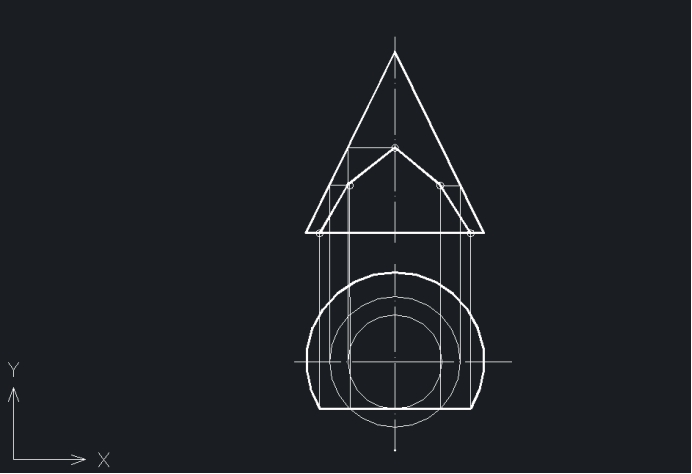

1. 打開一個圖形文件，如下圖所示。

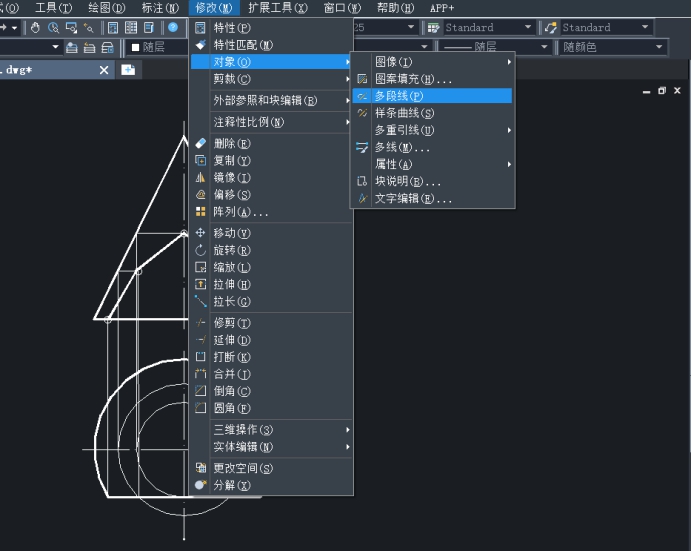

2. 依次點擊【修改】——【對象】——【多段線】按鈕，或者在命令行輸入PEDIT并按回車鍵確認。
3. 根據命令行提示選擇圖中的多段線，接著輸入“F”，按回車鍵，選擇擬合，再按回車鍵結束命令。
4. 擬合前后的效果如下圖所示，左為擬合前，右為擬合后。
以上是在CAD中將多段線擬合為圓弧曲線的例子，大家可以在學會這個方法后實際運用到繪圖中。
