CAD如何完成線性標注
在CAD中，線性標注命令可以提供水平或者是垂直方向上的長度尺寸標注。那大家是否知道在CAD中如何完成線性標注呢？我們一起來看一下具體的方法步驟吧！

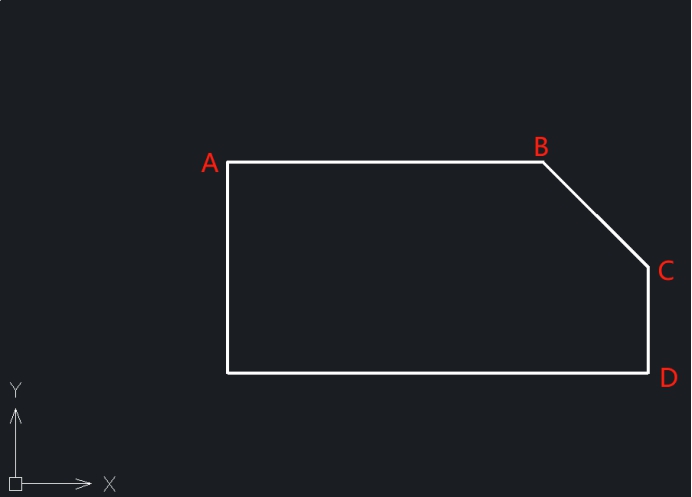

1. 打開一個圖形文件，如下圖所示，為了方便描述，小編標記了一些字母，我們將以此圖形來一步步給大家演示完成這個線性標注的步驟。

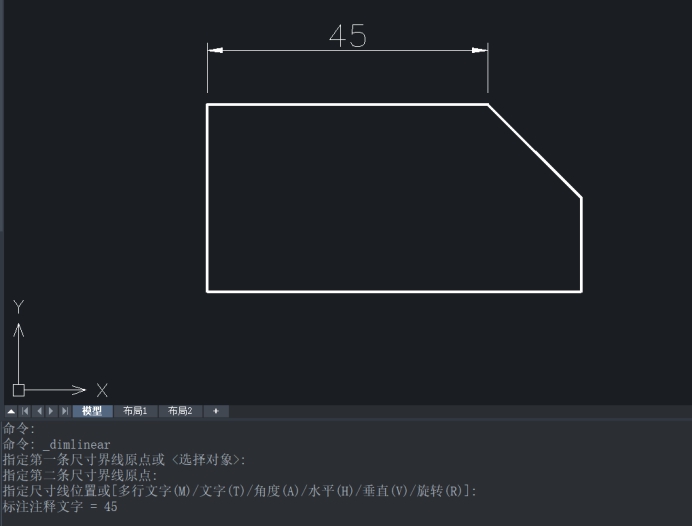

2. 依次點擊【標注】——【線性】按鈕，或者是在命令行輸入DIMLINEAR并回車鍵確認。根據命令行提示，依次選取A、B兩點，接著向上拉出標注尺寸線，自定義合適的尺寸線位置。

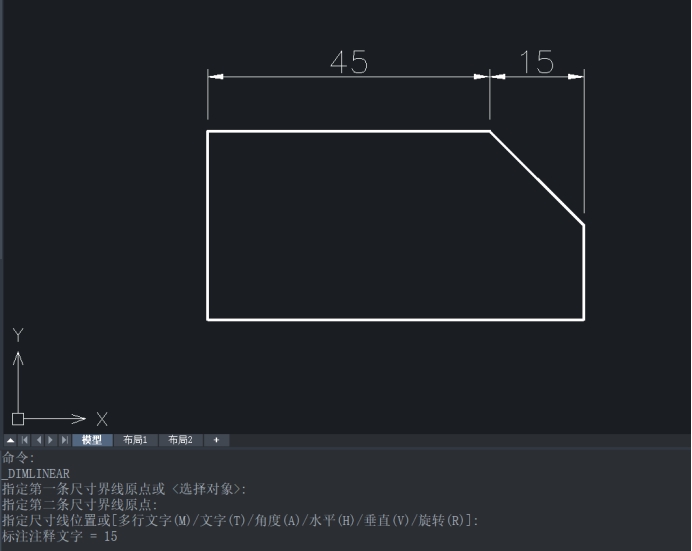

3. 按回車鍵繼續執行線性標注命令，依次選擇B、C兩點，接著向上拉出標注尺寸線，使用對象捕捉工具捕捉到前一個標注的箭頭尖端位置，使其與前一個標注對齊。

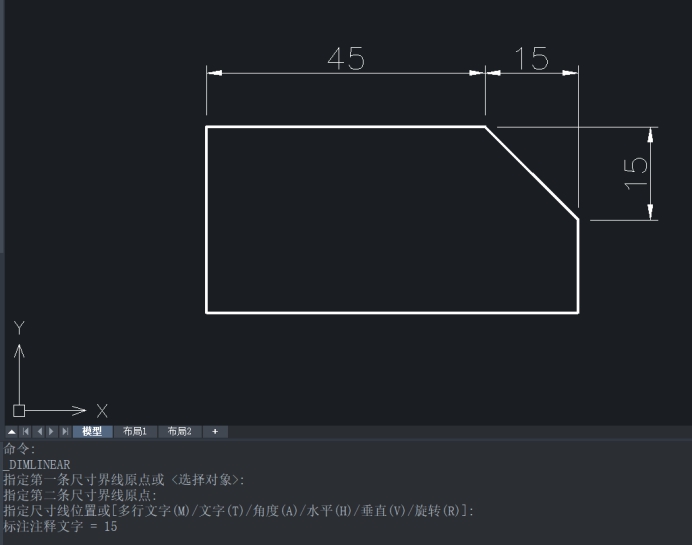

4. 重復第3步中的操作，在拉出尺寸線時向右拉，可以拉出垂直方向的線性標注。

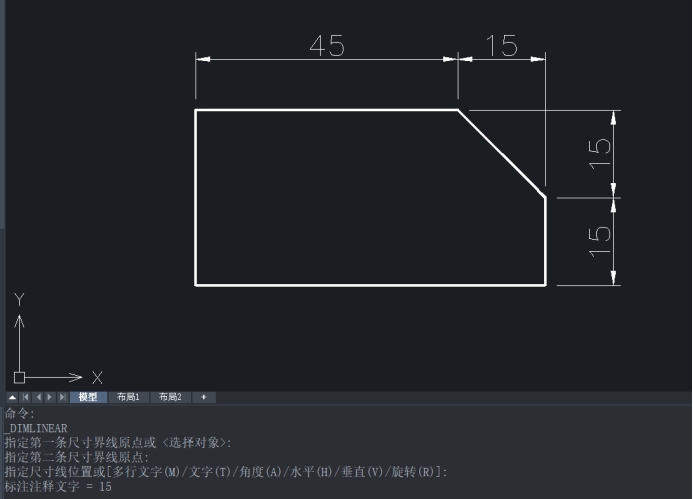

5. 按回車鍵繼續執行線性標注命令，對C、D兩點進行標注，效果圖如下所示。
以上就是在CAD中完成線性標注的方法，線性標注只能標注水平、垂直方向或者指定旋轉方向的直線尺寸。需要注意的是，在拾取標注點時，一定要打開對象捕捉功能，精確地拾取標注對象的特征點，這樣才可以在標注與標注對象之間建立關聯性。
