在學習CAD軟件使用的過程中，了解圖層的使用方法是最基礎的一步。在使用CAD畫圖時，如果不設置圖層，那么所有的圖形都會被繪制在默認的圖層上面，這樣無論是修改圖形還是打印圖紙，都十分的不方便。因此，下面讓我們一起來學習一下如高效使用CAD圖層：

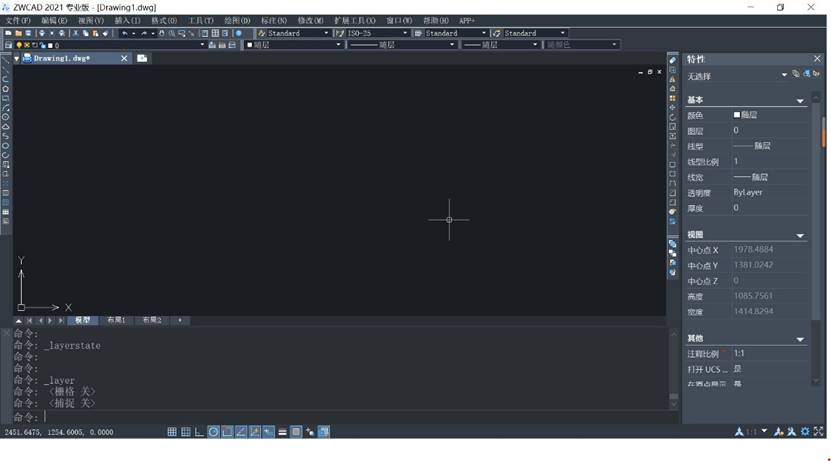

第一步：打開CAD軟件，新建一個頁面:

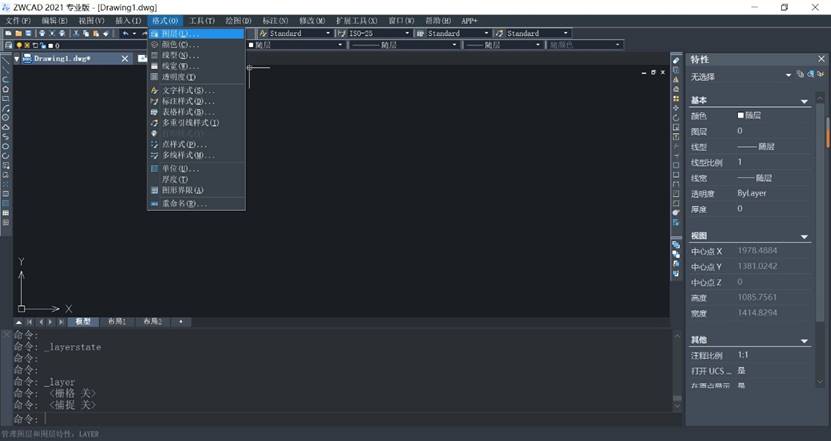

第二步：點擊工具欄上面的【格式】，點擊格式中的【圖層】，進入圖層特性管理器，如圖所示：

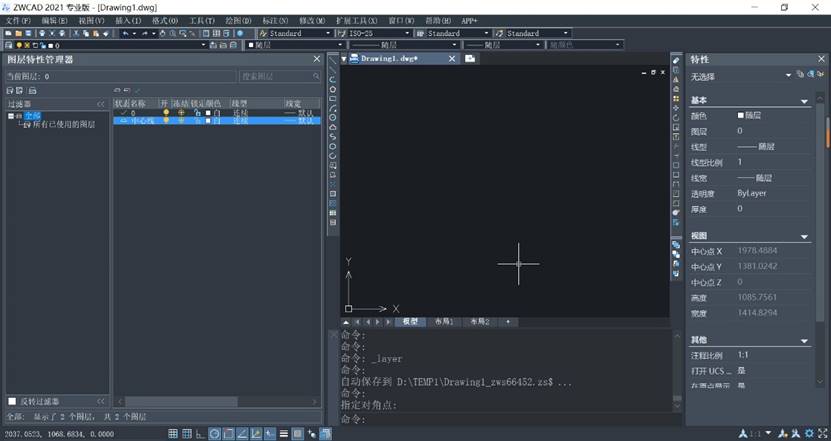

第三步：點擊操作框上的新建圖層，修改圖層名稱，如圖所示：

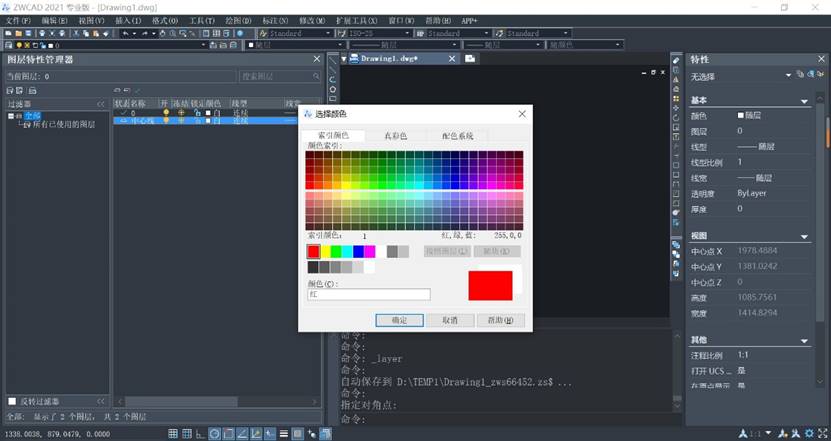

第四步：點擊顏色選項進入對話框選擇你想要更換的顏色，選擇好后點擊確定，如圖所示：

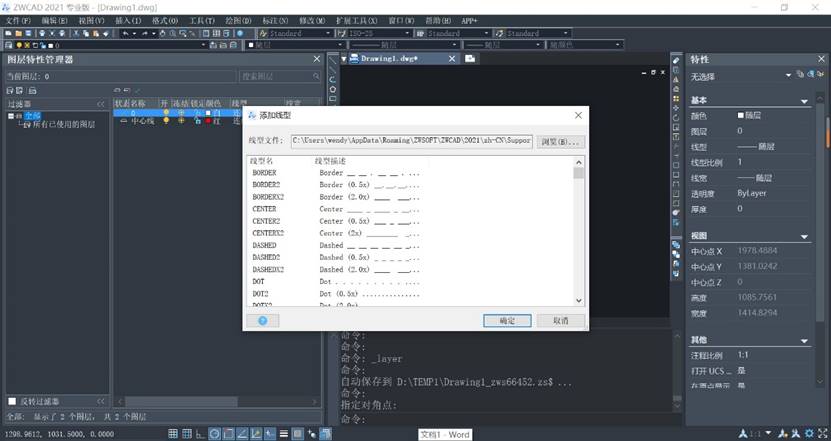

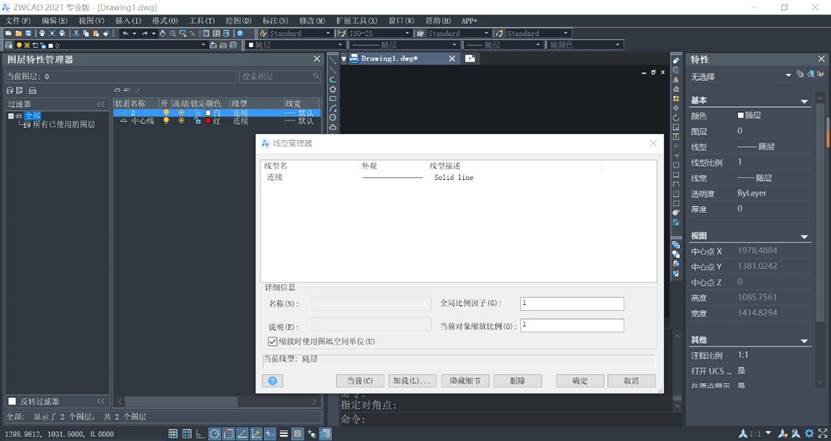

第五步：中心線的線型應是虛線，所以我們還要換一下圖層的線型，點擊中心線圖層的線型【連續】二字，彈出線型管理器對話框，點擊【加載】添加線型，操作如下：

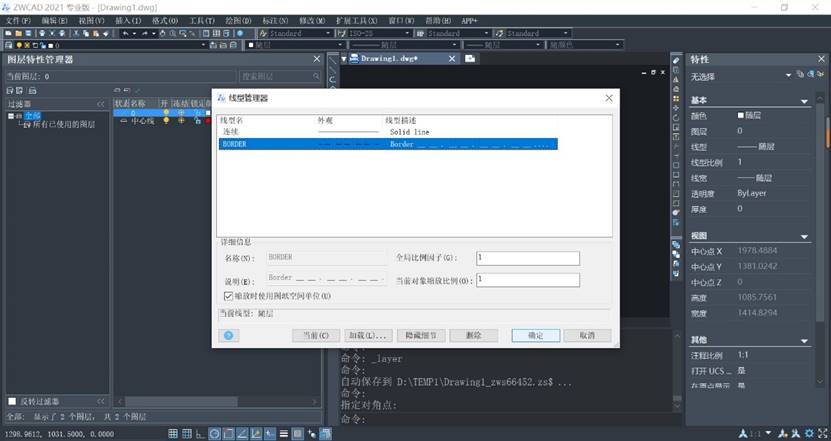

第六步：選擇我們想要的虛線線型，在這里我們選中BORDER線型，點擊確定，然后在線型管理器選擇所添加的線型，如下圖所示：
第七步：修改好后的線型名字會顯示BORDER，這時候線型轉換就已經完成了，點擊關閉就建立好了一個不同顏色、不同線型的新圖層了：

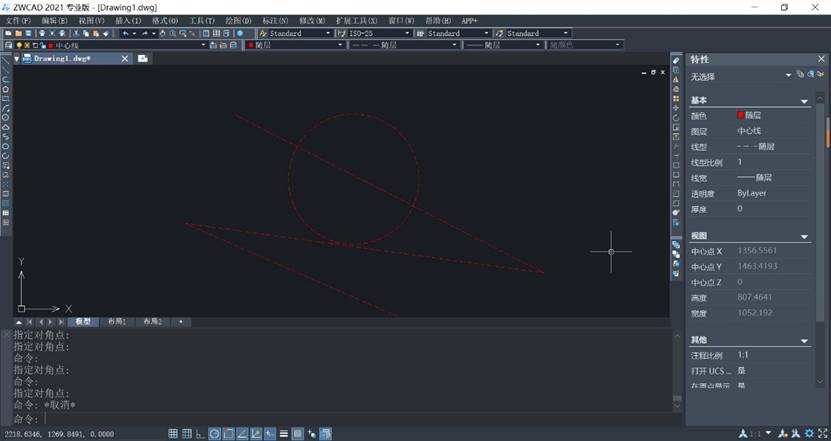

關閉圖層特性管理器后，將圖層切換到新建的中心線圖層，在該圖層畫圖，無論是畫線還是畫圓，展現出來的結果都是剛才所修改的顏色和線型，如下圖所示：
那么到此為止，中心線圖層就已經完成了，如果你還想要進行設置線寬、標注樣式等操作，可以嘗試一下自己新建一個圖層然后對該圖層的樣式進行修改，學會圖層管理的使用方法，對接下來畫圖效率的提高會有很大幫助哦！
