        在機械傳動過程中軸承是起固定和減小載荷摩擦系數的部件，是當代機械設備中一種舉足輕重的零部件。對于許多入門三維CAD設計的初學者，都會面臨著如何快速設計出軸承標準件的要求，并且通過如何通過參數化功能輕松調整形狀大小，也是能提高三維設計初學者效率的重要工具。因此今天邀請了在軸承行業有豐富三維設計經驗的培訓師張工，與大家分享，如何通過三維設計軟件中望3D的參數化功能，快速、精確地定制軸承標準件。

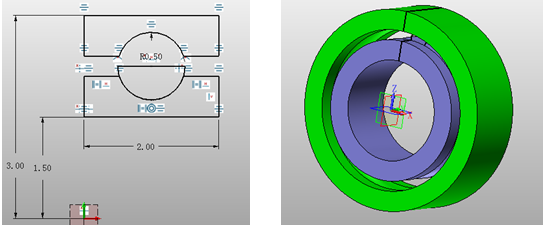

       1. 按如下草圖繪制輪廓，使用“旋轉”功能造型軸承主體，角度360度；


     圖1-“旋轉”造型軸承主題

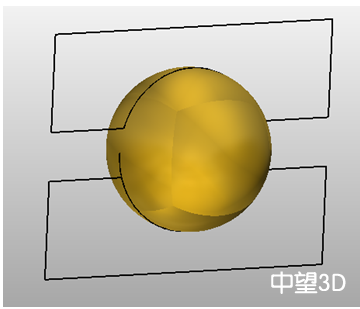

        2. 同樣使用“旋轉”功能做出軸承的滾珠；


 圖2-軸承的滾珠效果

       3. 使用“陣列”功能，陣列出10個滾珠；


圖3-“ 陣列“功能效果圖

        4. 對軸承的主體進行圓角0.2mm,如圖所示，并進行渲染，軸承件就快速的造完。


圖4-渲染示意圖

        下面我們來參數化快速定制軸承標準件：

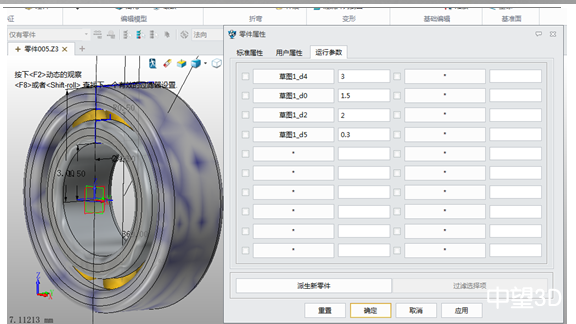

        1. 運行參數，即造型步驟中的草繪尺寸，如圖所示；


圖5-設置參數

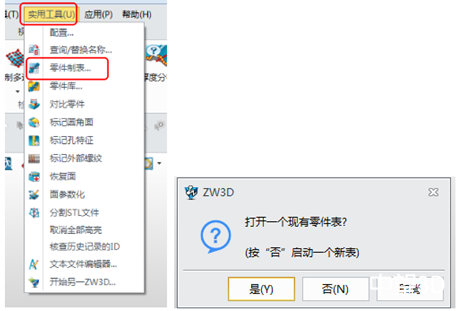

        2. 下面進行零件列表定制，如圖“實用工具”—“零件列表”，彈出對話框選擇”否”；


圖6-定制零件表示意圖

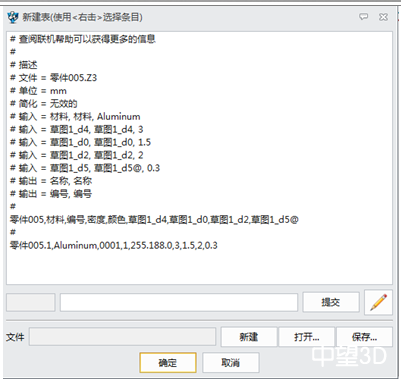

       3. 彈出“新建表”，并對其進行“編輯”，點擊“鉛筆”圖形標記；


圖7-新建表

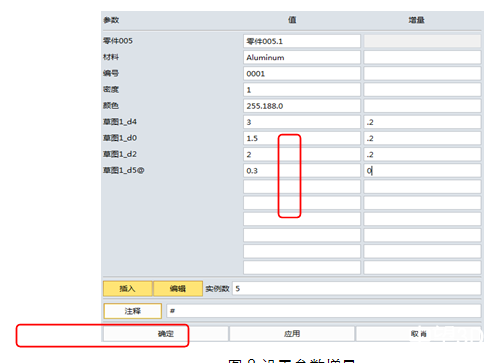

        4. 進行參數增量設置，輸入個數為“5”。確認保存，軸承的參數化定制完成。

圖8-設置參數增量

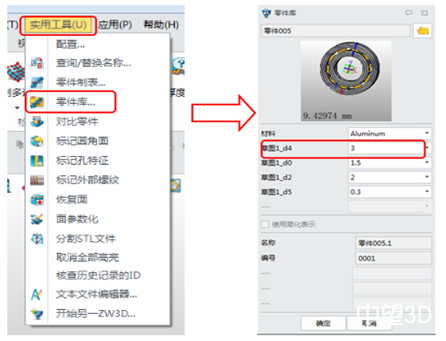

         5. 下面我們來調入做好的標準件：”實用工具“—”零件庫”，彈出”零件庫”對話框，選擇相應的型號。


圖9-調入標準件

        6. 調入自定義的標準件如圖所示：


圖10-調入自定義標準件


        除了完成軸承的設計，如何實現標準化和參數化從而快速調整尺寸，對三維設計軟件的易用操作有較高要求，確保效率的提高。全新的中望3D 2015不僅有獨創強大快速的混合建模能力，還是一款集產品造型設計、模具設計、2-5軸加工于一體的全3D設計軟件，在三維CAD建模、草圖設計、工程圖、鈑金設計、CAM加工已得到全面的提升。想進一步了解軸承行業的應用，可以參加三維CAD免費網絡培訓教程（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），與專家互動交流，幫助大家快速掌握3D設計并實際投入工作中，還有機會獲得中望3D2015激活號喲！
