3D設計打印技術逐漸風靡世界，中小學3D打印課程進入了很多同學們的課堂。老師和同學們通過使用3Done這一3D打印設計軟件，把各式各樣的教輔用具設計打印出來。這既能將頭腦中的靈感具體呈現在大家面前，又激發了同學們對課堂學習的興趣。這次，我們將用3DOne設計套球小課件。現實中的套球一般由木頭、象牙或玉石雕刻而成，制作相當繁復，工藝要求極高。然而再復雜的套球，用3DOne軟件來設計的話，也會變得十分簡單啦！
下面就讓我們來學習一下套球的設計步驟吧：
一、繪制球體
1、選擇基本實體
，點擊球體命令
。

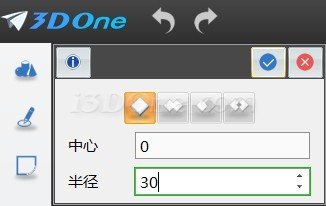

2、選擇平面繪制區域，中心輸入0，R=30，如圖所示：

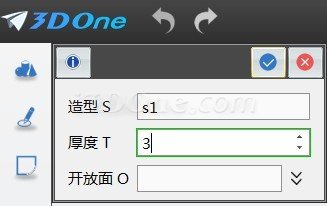

3、選擇特殊功能，點擊抽殼命令， 選中剛才繪制的造型，輸入厚度T=3,中鍵確定。

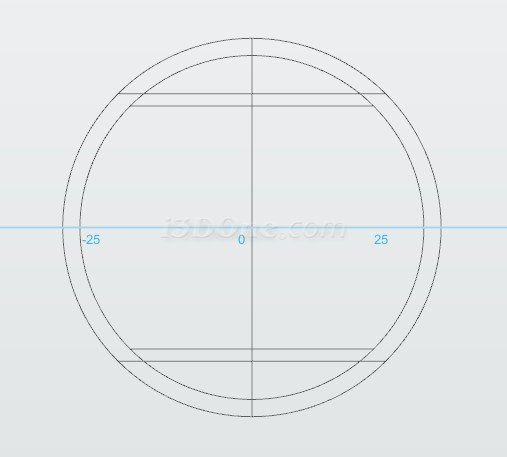

4、點擊鍵盤Ctrl+F,切換成靜態線框，如圖所示：
二、繪制圓錐體
1、 選擇基本實體，點擊圓錐體命令
。

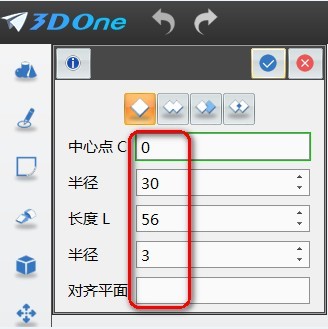

2、 選擇平面繪制區域，輸入中心0，R=30，L=56, r=3.如圖所示：
3、 選擇基本編輯
，點擊移動命令

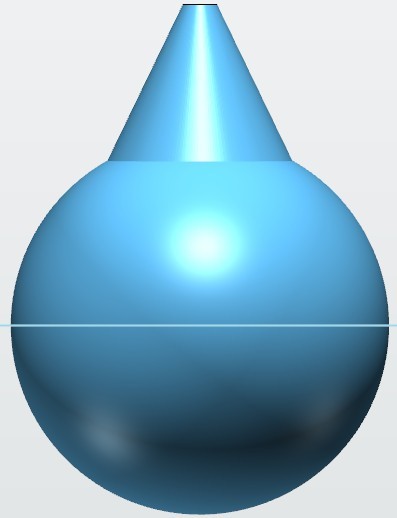

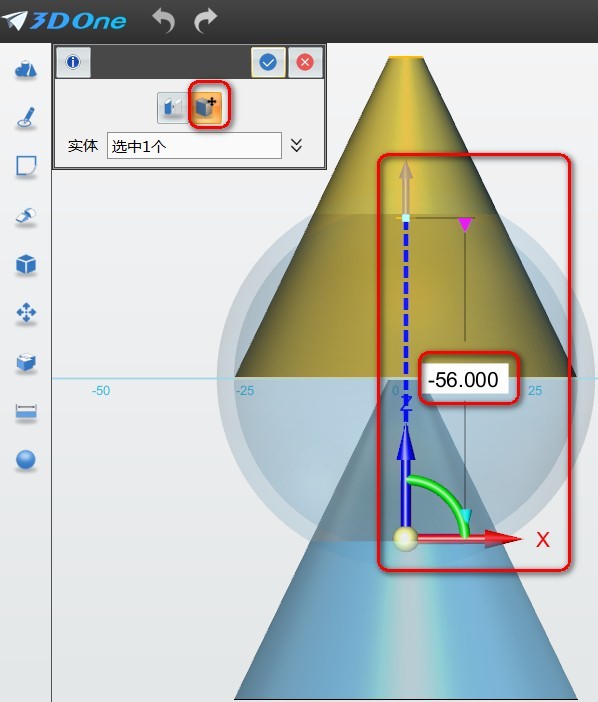

，向下移動Z=56，如圖所示：
4、選擇基本編輯，選擇陣列命令
。

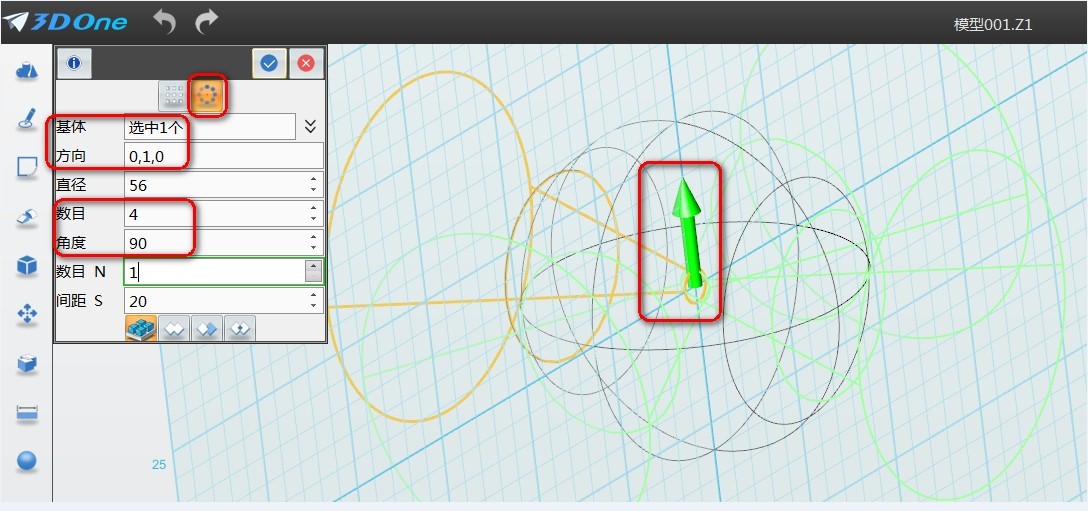

基體選擇圓錐體，方向定于錐形體的垂直方向，進行陣列，如圖所示：

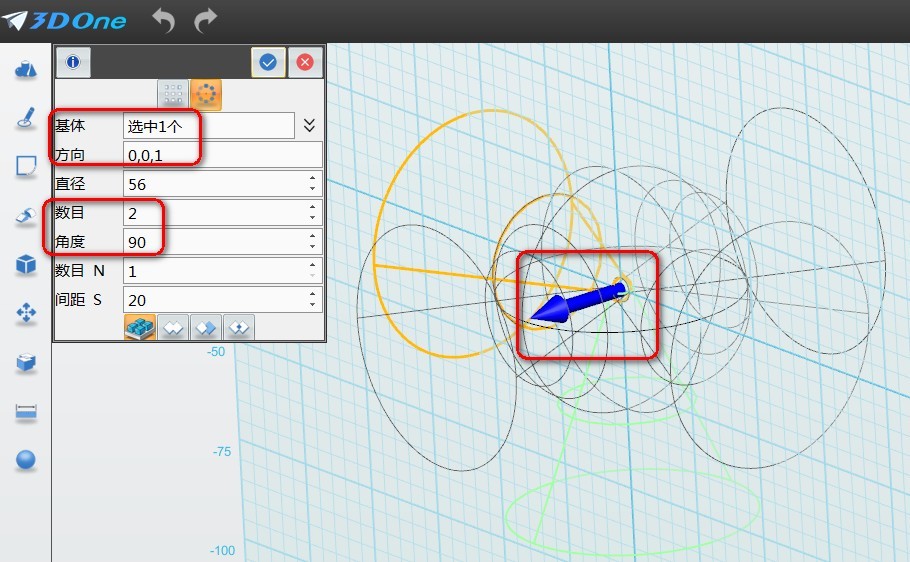

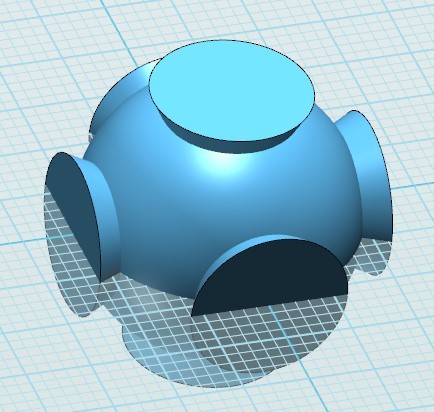

5、方法一樣，繼續陣列生成球體的下方圓錐，如圖所示：

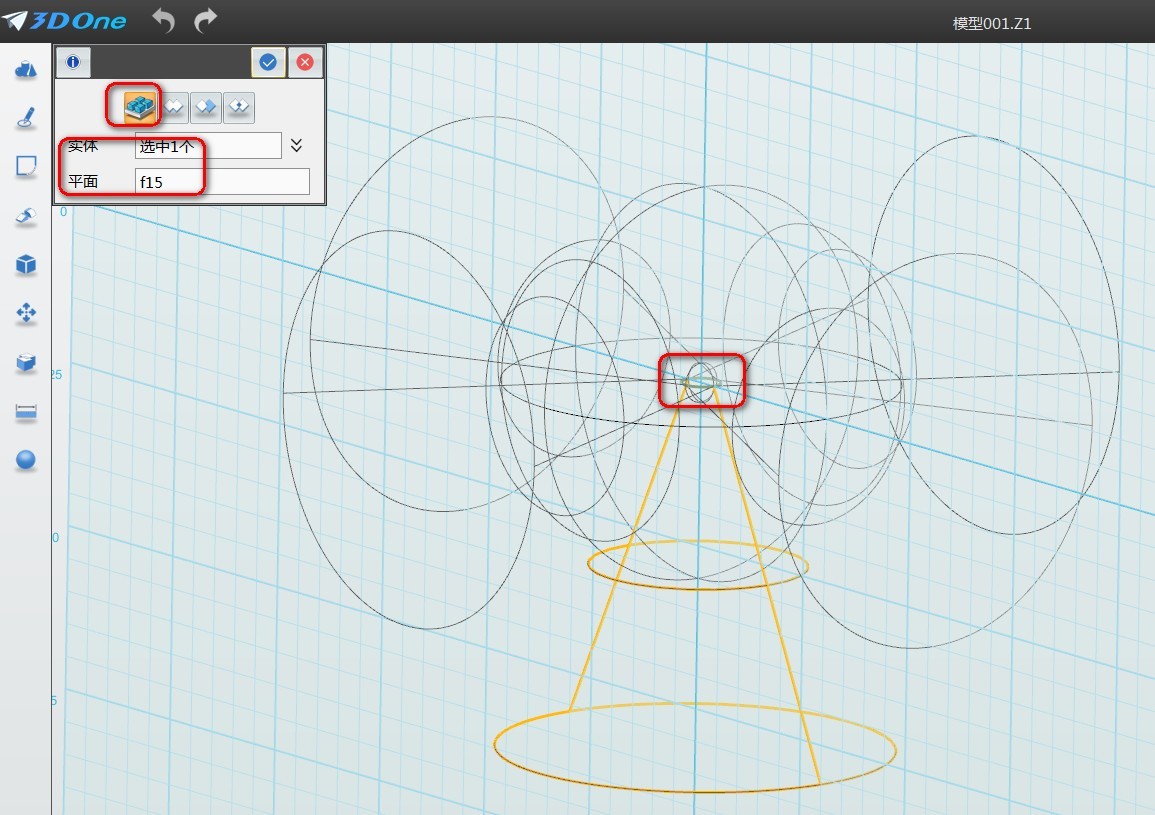

6、選擇基本編輯，鏡像命令

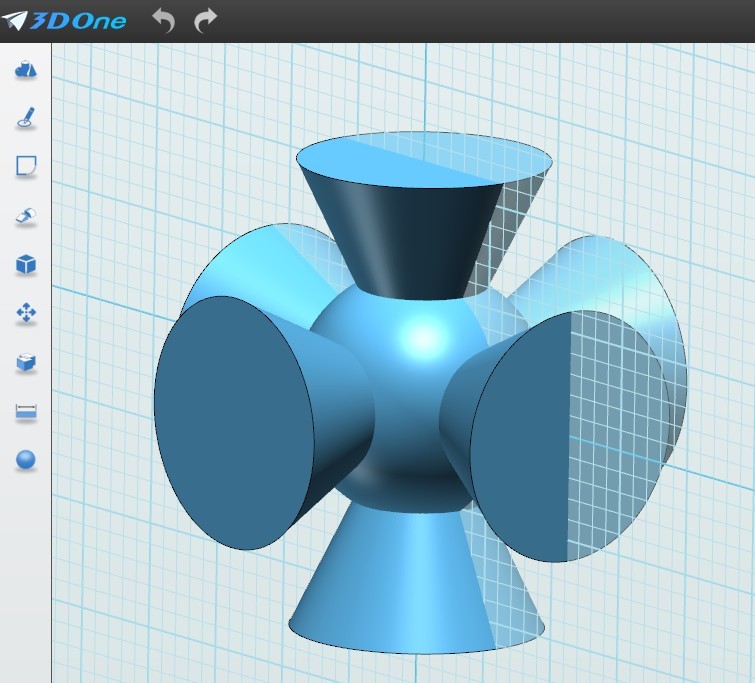

選擇鏡像平面，鏡像生成另一端，如圖所示：
同理繪制執行“一、繪制球體”：繪制半徑40,半徑50的空殼圓，如圖所示：
三、 組合編輯
1、點擊組合編輯命令
。

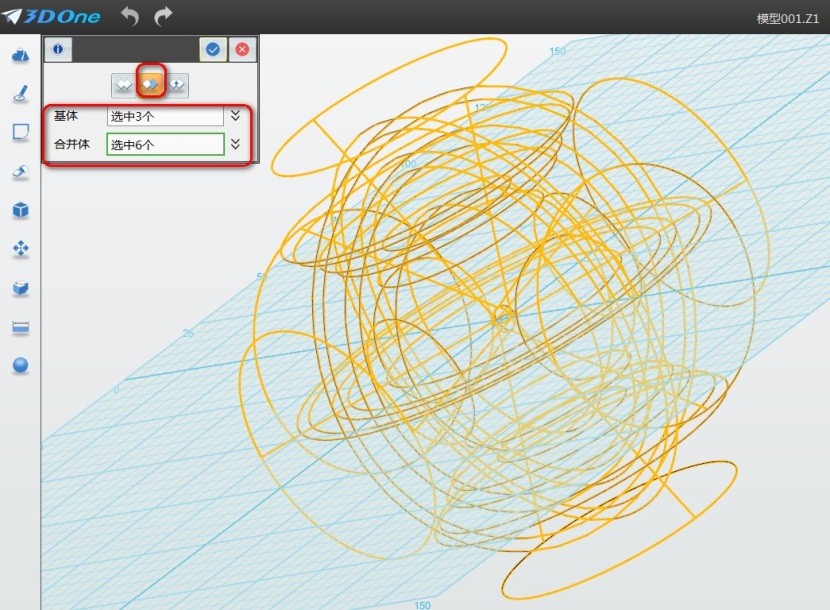

2、基體選取3個空殼圓，合并體選擇6個圓錐體，選取布爾求差，如圖所示：

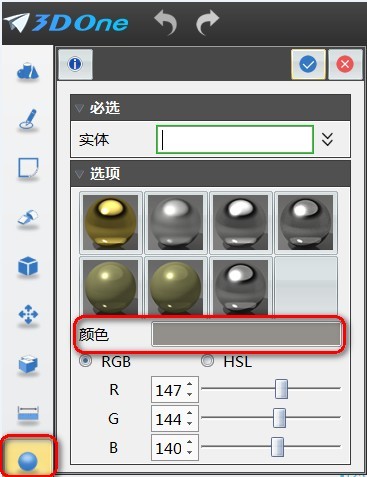

3、點擊材質渲染命令

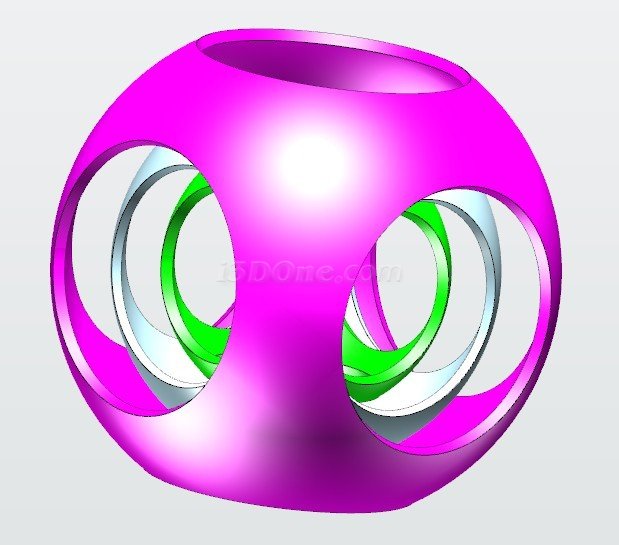

，添加自己喜歡的顏色，最終效果如圖所示：
至此，3DOne套球小課件建模步驟就完成了。除了這個3D教學小課件外，3DOne軟件還可以設計出更多充滿創意的物件；同時建模的過程，鍛煉了設計者的立體空間思維。關于用3D打印設計軟件3DOne設計出更加有趣的作品，可到社區官網www.i3done.com瀏覽相關教程，也可到http://www.i3done.com/model/55359.html#ad-image-0 下載套球圖紙。
對于設計完成的作品，大家可以上傳到官網來參加“夢想實驗室讓創意成真：免費3D打印活動”哦！評選出來的每月最佳作品，可以免費3D打印！戳戳這里來瞅瞅：
http://www.i3done.com/contest/show/20.html。
3DOne免費下載及更多課程詳情：www.i3done.com
