本文由山東高密五中 耿學芳老師供稿（社區昵稱：小小）

創客導師個人作品空間：http://www.i3done.com/u/30764001

前幾天，姚云老師分享了《簡單幾步教你使用3DOne軟件制作生肖印章》的設計案例，通過學習，我受益菲多。在此基礎上，我陸續制作了幾個卡通造型。

《卡通02》

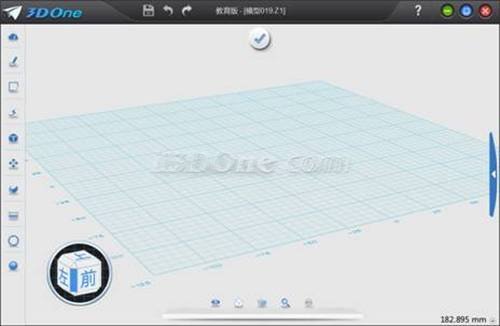

今天我就分享一下《卡通02》的制作過程：第一步，單擊草圖繪制工具中的任意工具，進入草圖編輯界面。

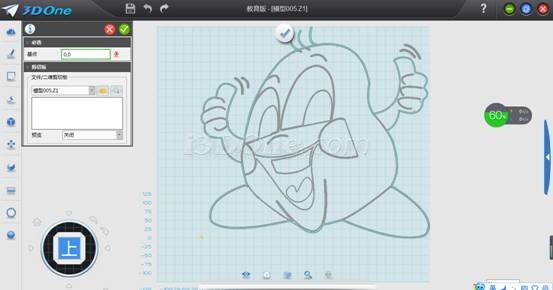

第二步，選擇菜單欄“導入...”，彈出對話框中選擇你下載好的卡通圖片，單擊打開，將圖片導入到草圖界面。注意文件類型選擇“Image Files..... ”。導入后如圖

接下來，我們可以有多種方法進行編輯。法一：直接在此草圖中將多余的線條利用修剪工具進行修剪（可參考姚云老師的設計案例）。最終得到一個整體的形象。要對卡通形象更細化的話，也可以在此基礎上做一些其他操作，我因為采用另一種方法，這里不多做介紹。（注意：因為草圖必須是閉合曲線，修剪過程中可能會破壞一些原圖，可以在草圖上再進行補充以得到生動形象的圖案。）

法二：利用復制，粘貼命令，重新組合造型。

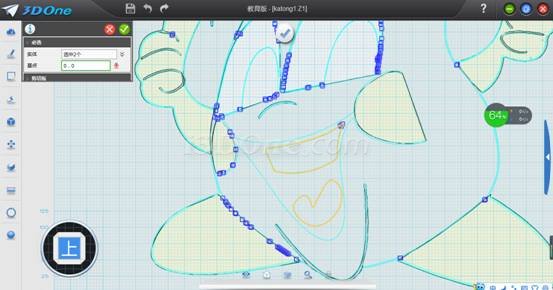

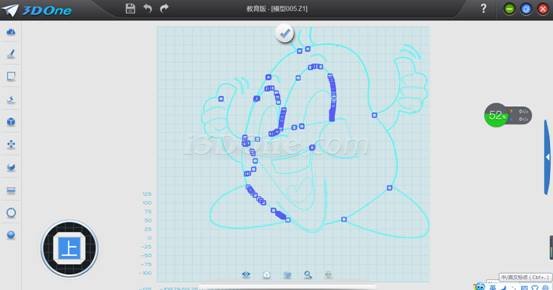

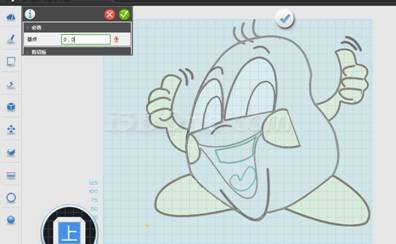

首先，在導入的輪廓草圖中選定自己想要的輪廓，按Ctrl+C復制，會彈出如下窗口：

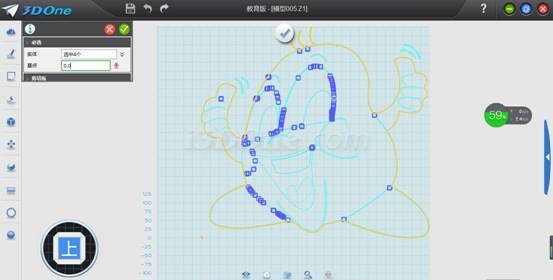

基點處輸入（0，0），退出當前草圖模式，新建草圖編輯頁面，按Ctrl+V粘貼，會彈出如下窗口，基點處輸入（0，0）。（注意——技巧：基點處輸入（0，0），這樣當復制此造型不同部分的輪廓時，位置不會發生錯位等。）

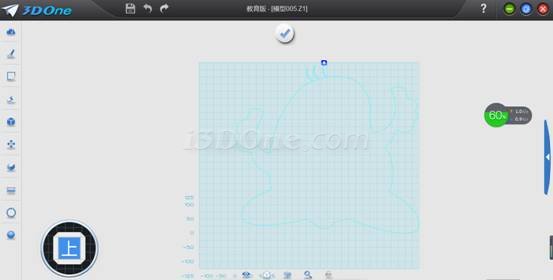

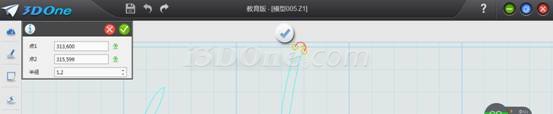

點對號，確定。外部輪廓復制成功，如下圖，此時進行必要的修改，完成封閉輪廓。

然后，重復法二的辦法，完成其他必要輪廓的復制，粘貼，修改。這樣出現多個封閉輪廓，最后我們再統一進行拉伸操作。

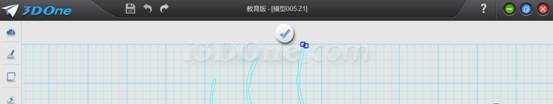

復制舌頭

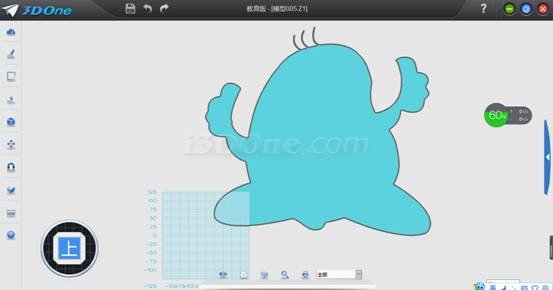

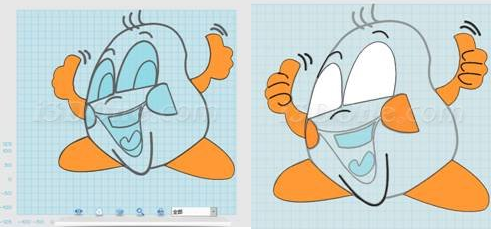

逐個拉伸，有些造型可以先隱藏。注意，各個造型，根據實際情況拉伸的高度不要相同，有一定的差距，這樣組合后，我們進行渲染時，可以選曲面，對不同曲面進行顏色的改變。最終效果圖：

法三：直接以導入的圖片為背景圖，新建草圖，直接繪制，也不錯啊。

這就是這兩天，我對導入命令，復制粘貼命令的學習運用，希望能夠幫到初學者一點點。

本文圖紙下載：http://www.i3done.com/model/67918.html
