本文由李春生老師供稿
在使用3DOne的【投影曲線】命令時許多同學與老師們都會遇到一種曲線投影失敗的現象，具體來說就是在投影曲線時有些曲線沒能夠投影到要投影的面上，這樣會導致被投影的圖形是一個非封閉輪廓，進而影響到下一步的【曲線鑲嵌】操作。
這種現象不但存在于圖案的投影上，也同樣存在于對文字的投影操作中。一次偶然的機會我找到了一種解決這個問題的方法現在來與大家分享希望能夠?qū)Υ蠹矣兴鶐椭?/p>

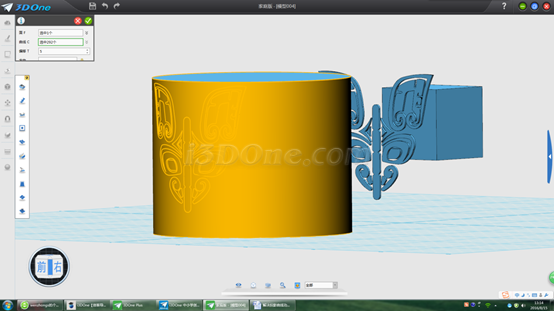

首先完成投影曲線，將圓柱型后面的饕餮紋投影到圓柱形的正面來。
接著進行下一步的【鑲嵌曲線】結果程序提示出錯。

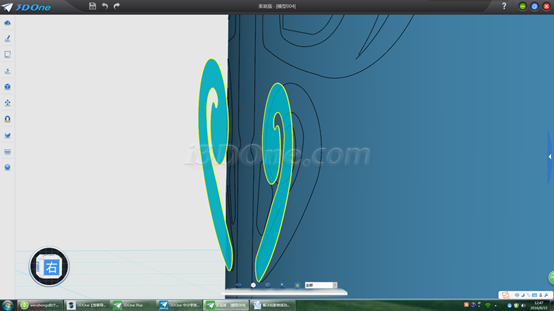

放大后可以看到投影后的曲線有斷點存在，是一個非封閉輪廓。這就是為什么無法進行曲線鑲嵌的原因了。
知道了原因，接下來就說說解決的方法：
方法分為5個步驟：

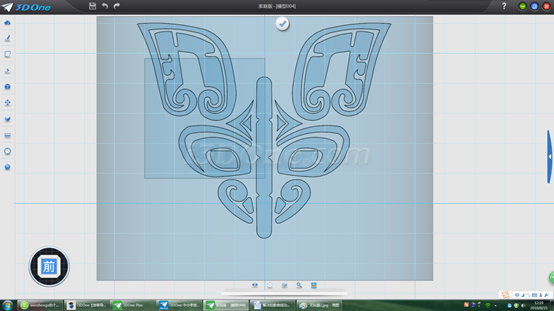

1、先以圓柱的面為基準面進入草圖模式。

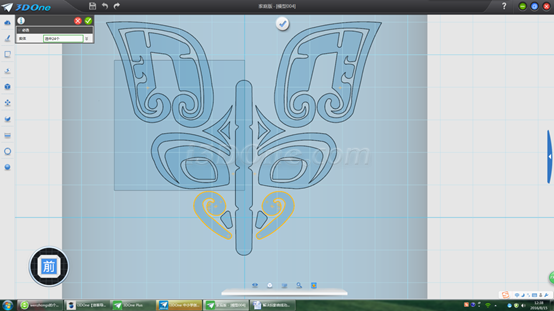

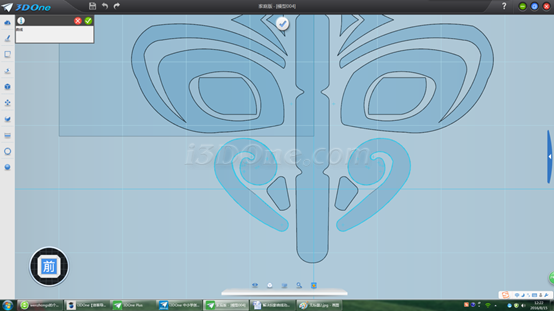

2、使用【參考幾何體】命令，參考出除去投影失敗的那部分曲線外的其余正常的曲線，上圖中藍色的曲線為使用【參考幾何體】命令生成的新的曲線，參考完成后這一步就結束了。

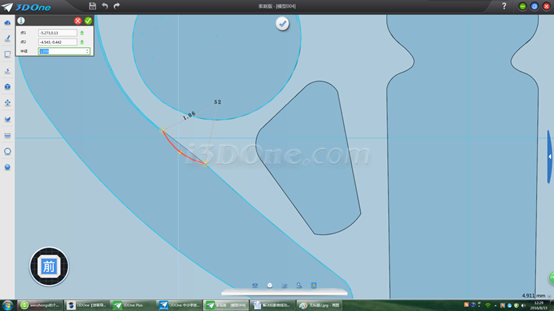

3、使用【草圖繪制】命令的選項對缺失的曲線進行修補。

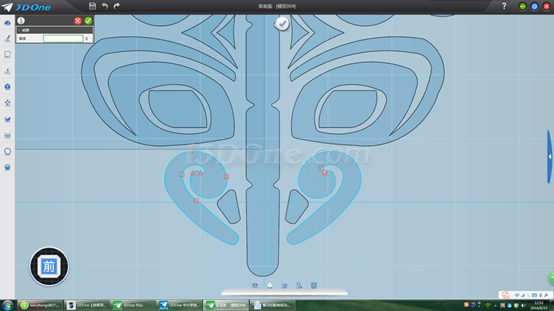

4、修補完成后使用【顯示曲線聯通性】命令，對使用【參考幾何體】命令參考出的新的，進行修復過的曲線圖形進行曲線聯通性的檢測，并修復檢測到的問題。
5、完成所有修復后就可以退出草圖模式了。

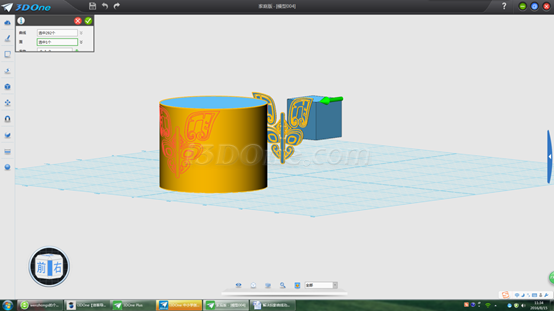

6、用通過【參考幾何體】命令獲得的新的封閉曲線圖形，來替代原本有問題的舊的圖形，對圓柱面重新進行曲線投影操作。在操作前記得將舊的、有問題的圖形刪掉。圖中紅色的線條就是重新投影后的線條了。點擊對勾確定后就完成了對投影曲線斷點的全部修復過程了。

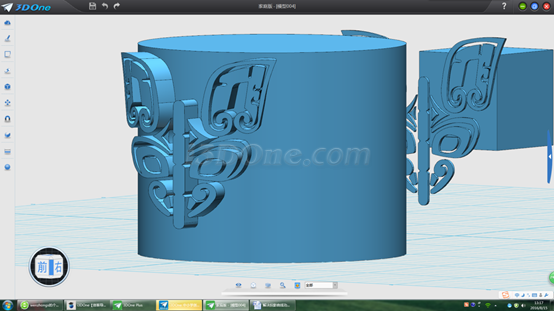

7、最后一步就是按照正確的操作方法，鑲嵌曲線就可以了。
好了，本教程到此結束，希望能夠?qū)τ龅筋愃茊栴}的各位老師同學們能夠有所幫助。
