在制圖過程中，針對不同的行業，往往會有一些特殊的符號。下圖是模具行業中常見的一些符號標注。
一些特殊符號在模具行業使用頻率高，但目前在中望3D工程圖模塊不能直接標注出來，如果每次都自己繪制符號，效率較低。針對此類問題，我們可以通過中望3D工程圖中自定義圖塊的方式來解決，具體操作如下：

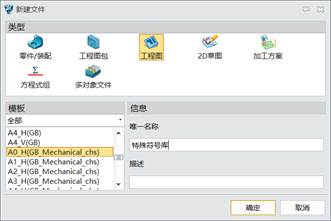

1.新建特殊符號庫圖紙。特殊符號都是在工程圖中使用的，所以新建文件的類型選擇工程圖。

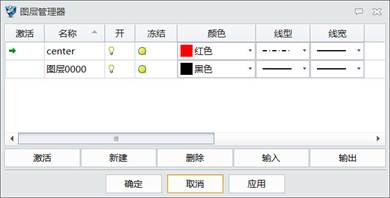

備注：為了方便在做特殊符號時使用不同的線型，并且這些線型在以后每次調用時都能兼容并顯示，同時線型歸屬在準確的圖層，建議用戶可以先修改好工程圖模板，在相應的模板中定義好所有需要使用到的圖層。
在新建工程圖紙時，請確認選擇使用已定義好且是正確的模板。
2.在圖紙中，使用“繪圖”中的各項畫線、填充等功能，繪制出所需要的符號形狀。同時，將所有的線型填充等都歸屬到正確的圖層。
備注：用戶需要注意的是，因為頂針符號是有不同規格的，這里需要繪制出所需要的規格圖形。同時，為了方便后續管理及修改，建議標注上相對應的尺寸或是文字說明。

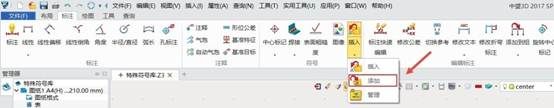

3.使用“標注“下的“添加”功能。

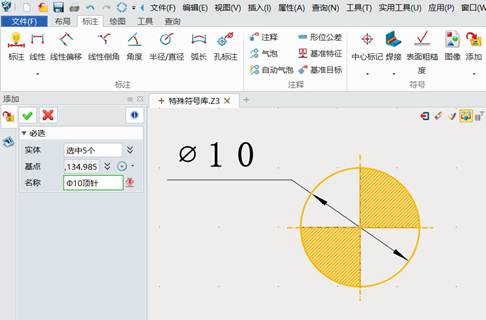

4.在對話框中選擇每次調用時插入的圖形，如果希望標注也帶入，可以將標注也選中，包含在內。定義好調用放置的基點和名稱后，點擊確定。
5.將此文件進行保存，保存的位置用戶可自定義。不過因為這個零件是庫文件，建議保存在中望3D的安裝文件夾下，以避免人為誤刪。

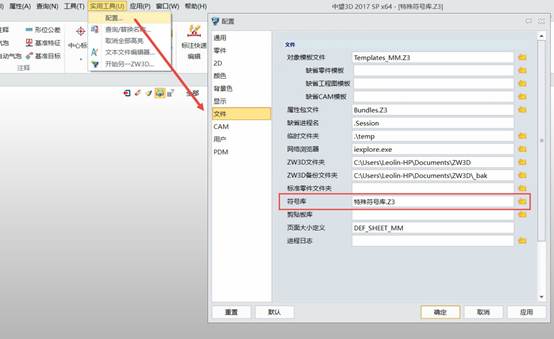

6.如果希望每次自動調入庫時，默認選擇的就是定義好的庫文件?？梢栽谂渲眠x項中，將符號庫指定到以上步驟中保存的文檔。

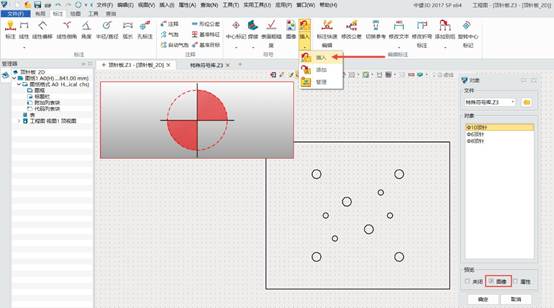

7.在調用符號庫時，如圖，點擊“插入”，勾選右下方的“圖像”可查看符號樣式，然后將特殊符號放置在相對應的點上即可。

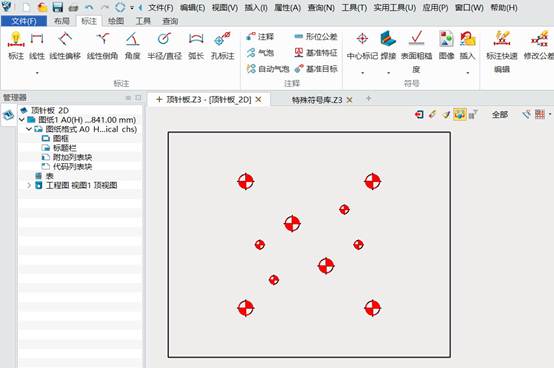

8.標注完成之后的圖紙如下圖。
